Щороку ми чуємо, що зима буде важкою і, на жаль, це припущення щороку підтверджується. З огляду на це сьогодні поговоримо про безперебійний доступ до мережі, а саме про те, як вибрати ДБЖ для роутера й не залежати від відключень світла.
У цій статті розберемо, як перевірити підключення провайдера, визначити параметри роутера та ONU (оптичного мережевого блока), розрахувати загальне навантаження й оцінити час роботи. Потім порівняємо доступні варіанти резервного живлення та складемо короткий чекліст, з яким простіше перейти до вибору відповідної моделі.

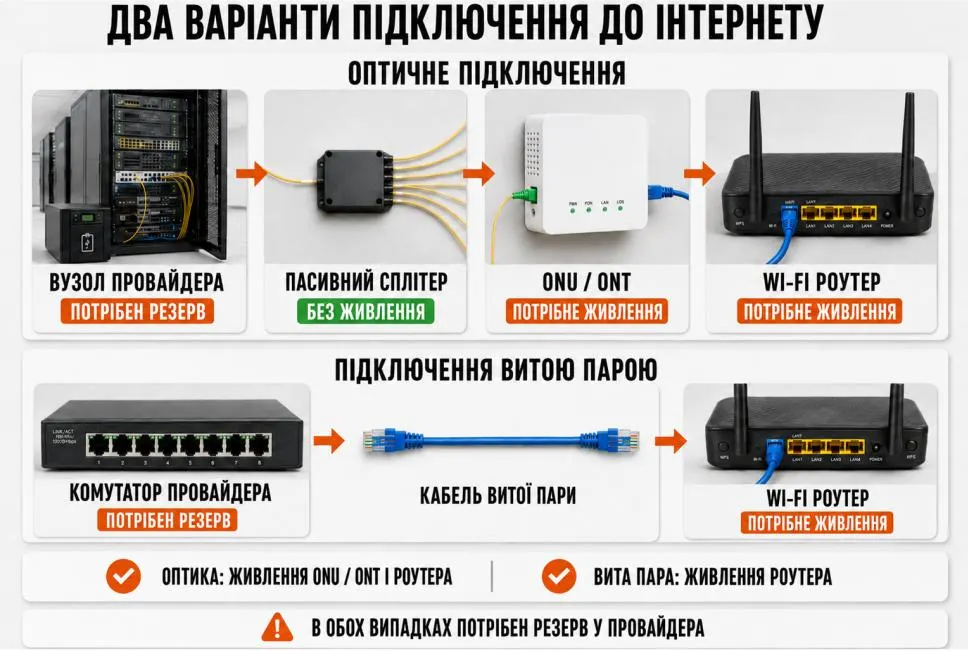

Чи працюватиме інтернет без світла
Резервне живлення вдома розв’язує лише частину завдання. Щоб отримати інтернет під час відключення електроенергії, мають одночасно виконуватися три умови.
- По-перше, обладнання провайдера в будинку, на вулиці або в найближчому вузлі повинно мати власне резервне живлення. Уточніть це у службі підтримки: запитайте, скільки приблизно мережа працює під час відключень за вашою адресою.
- По-друге, живлення потрібне роутеру. Саме він створює домашню мережу Wi-Fi та розподіляє підключення між смартфонами, ноутбуками й іншою технікою.
- По-третє, за оптичного підключення зазвичай потрібно забезпечити живлення ONU або ONT. Так називається невелика коробка, до якої входить оптичний кабель провайдера, а виходить звичайний мережевий кабель до роутера. Якщо термінал вимкнеться, маршрутизатор, що працює, продовжить роздавати Wi-Fi, але доступу до інтернету не буде.
За прямого підключення через Ethernet кабель типу "вита пара" від провайдера входить безпосередньо до роутера. У такому разі вдома, зазвичай, достатньо забезпечити резервне живлення роутера — у разі, якщо обладнання провайдера також має власний резерв.
Якщо до будинку або квартири заведено оптоволокно, резервне живлення знадобиться двом пристроям: ONU/ONT і роутеру. У разі відключення будь-якого з них доступу до інтернету не буде.

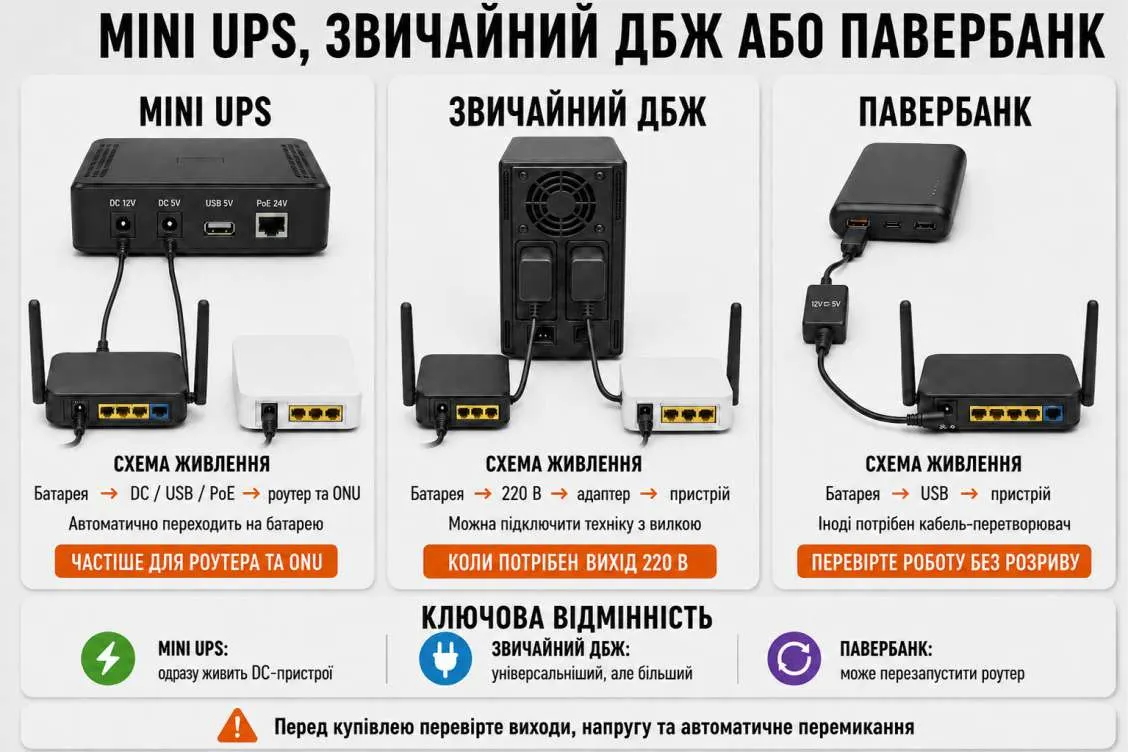

Mini UPS, звичайний ДБЖ або павербанк
Для домашнього інтернету використовують три типи резервного живлення. Вони розв’язують схоже завдання, але відрізняються способом підключення та переходу на батарею.
|
Варіант
|
Як працює
|
Коли підходить
|
Що враховувати
|
|
Mini UPS
|
Безпосередньо живить низьковольтні пристрої через DC, USB або PoE й автоматично переходить на батарею
|
Один роутер, зв’язка “роутер + ONU”, модем та інше мережеве обладнання
|
Потрібно звірити напругу, полярність, штекери й допустиме навантаження кожного виходу
|
|
Звичайний ДБЖ
|
Видає 220 В, тому роутер та інші пристрої підключаються через штатні адаптери
|
Якщо місткості Mini UPS вам недостатньо або коли, крім мережевого обладнання, потрібно заживити додаткову техніку
|
Він більший і коштує дорожче
|
|
Павербанк
|
Живить через USB; для обладнання на 9 або 12 В може знадобитися сумісний кабель-перетворювач
|
Для резервного живлення одного малопотужного пристрою за підтвердженої сумісності живлення
|
Не кожен павербанк здатний одночасно заряджатися й живити навантаження без короткочасного відключення
|
Для одного роутера або зв’язки “роутер + ONU” частіше зручний mini UPS, якщо його виходи відповідають параметрам обох пристроїв. Він компактний, не потребує розетки 220 В на виході та може підтримувати кілька значень напруги. Звичайний безперебійник виправданий, коли потрібні саме 220 В або разом із мережевим обладнанням необхідно заживити іншу техніку.
Павербанк не можна вважати повноцінною заміною ДБЖ без попередньої перевірки. Під час зникнення або відновлення електроенергії він може короткочасно перервати живлення, внаслідок чого роутер перезавантажиться. Кабель-перетворювач також повинен видавати точну напругу й витримувати необхідний струм.
Отже, для резервування домашнього інтернету mini UPS зазвичай компактніший, практичніший і доступніший за ціною, ніж класичний ДБЖ: він розрахований на постійне підключення мережевого обладнання, автоматично переходить на батарею та не потребує перетворення енергії на 220 В. Після перевірки напруги, потужності й роз’ємів можна підібрати ДБЖ для роутера у каталозі Brain. Якщо резервне живлення потрібне не лише роутеру та ONU, скористайтеся загальним гайдом Brain щодо вибору ДБЖ.
Як вибрати ДБЖ для роутера
Вибираючи пристрій, починайте не з максимальної місткості, а із сумісності. Послідовно перевірте різні параметри — так простіше відсіяти невідповідні моделі до купівлі.
Напруга та струм

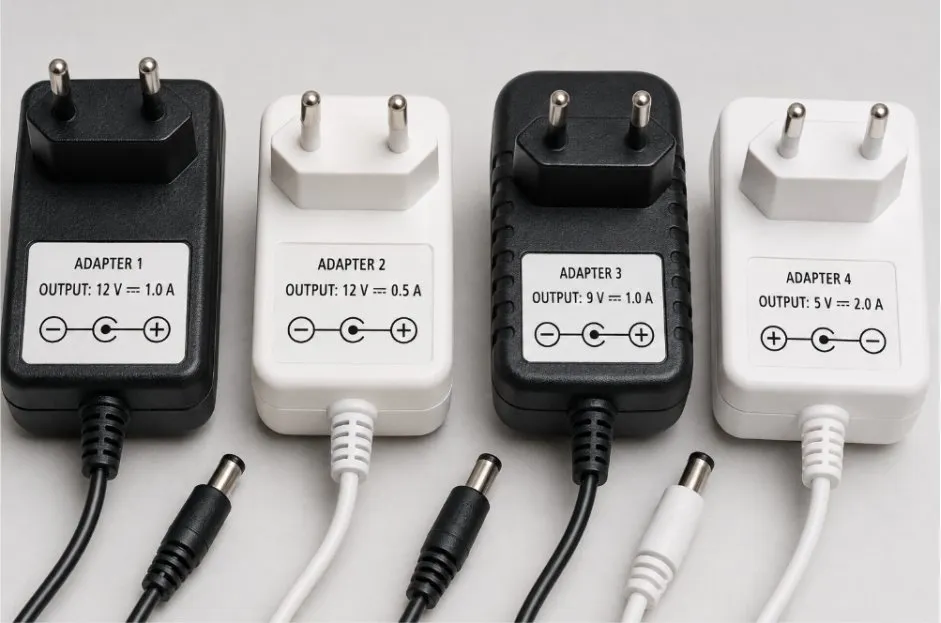

Спочатку знайдіть наклейку на штатному адаптері роутера. Рядок Output указує вихідну напругу та максимальний струм адаптера. Наприклад, запис "12 В, 1 А" означає напругу 12 В постійного струму та струм до 1 А.
Не переплутайте Output із рядком Input. Значення Input, наприклад 100–240 В AC, описує живлення адаптера від електророзетки й не використовується для вибору виходу ДБЖ. Орієнтуватися потрібно саме на Output.
Номінальна напруга ДБЖ повинна збігатися з напругою пристрою, що живиться. Роутер на 12 В не можна підключати до виходу 9 або 24 В, навіть якщо штекер підходить. Якщо безперебійник має перемикач 5/9/12 В, установіть потрібне значення до підключення роутера.
Допустимий струм виходу ДБЖ має бути не меншим за вказаний на штатному адаптері. Вихід 12 В / 2 А підходить роутеру з адаптером 12 В / 1 А: пристрій візьме необхідний йому струм. Вихід 12 В / 0,5 А може не забезпечити стабільну роботу такого роутера.

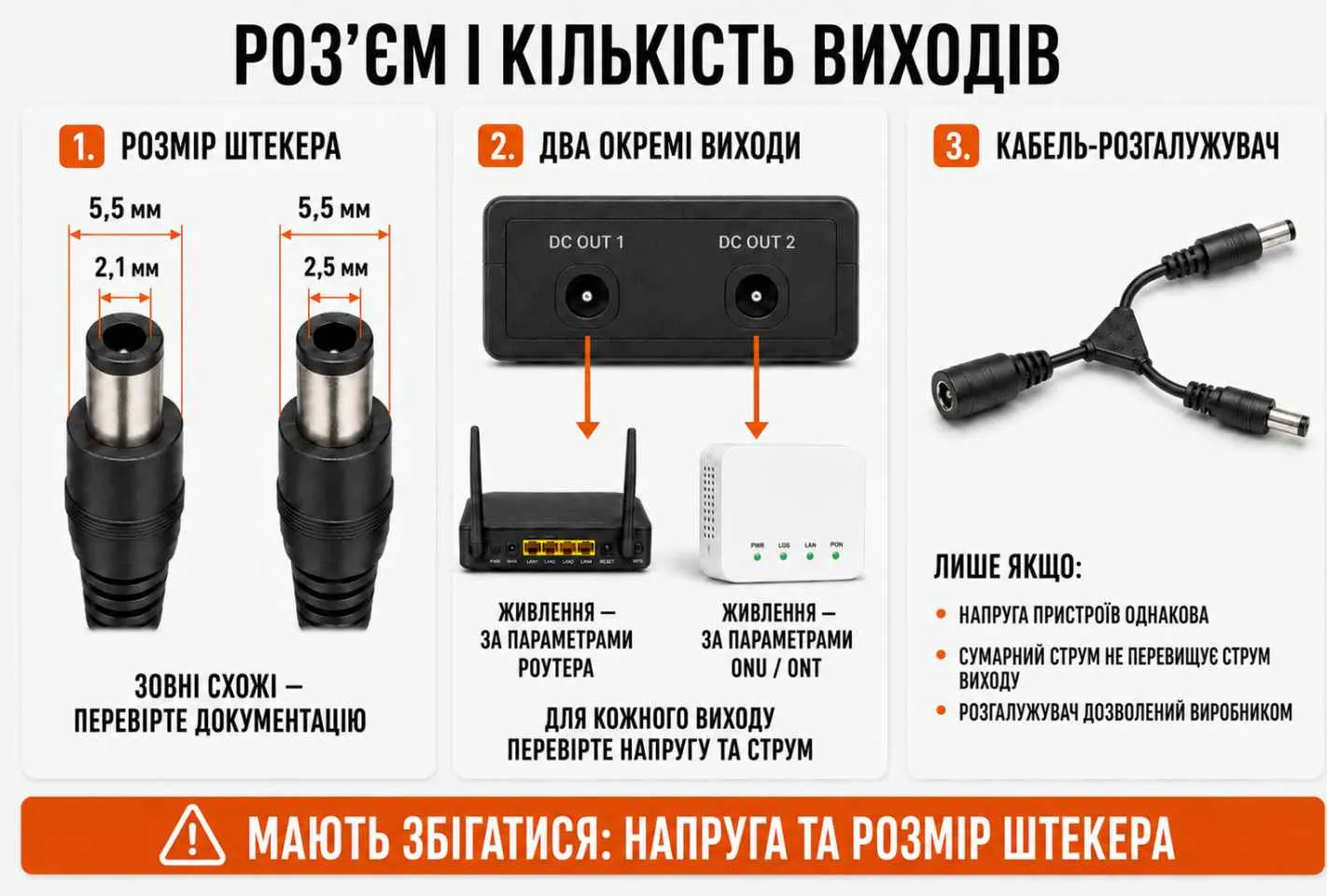

Роз’єм і кількість виходів
Однакової напруги недостатньо: штекер повинен підходити за зовнішнім і внутрішнім діаметром. Часто трапляється розмір 5,5 × 2,1 мм, але бувають 5,5 × 2,5 мм та інші варіанти. Різниця в частки міліметра може призвести до нещільного контакту або повної несумісності.
Перевіряйте розмір за документацією до конкретної моделі, а не на око: отвори 2,1 і 2,5 мм зовні майже не відрізняються. Враховуйте роз’єми ДБЖ, комплектні кабелі та перехідники.
Для одночасного живлення роутера й ONU потрібні два сумісні виходи або дозволений виробником кабель-розгалужувач. Розгалужувач підходить лише в тому разі, якщо обидва пристрої працюють від однакової напруги, а їхній сумарний струм не перевищує можливості виходу ДБЖ.

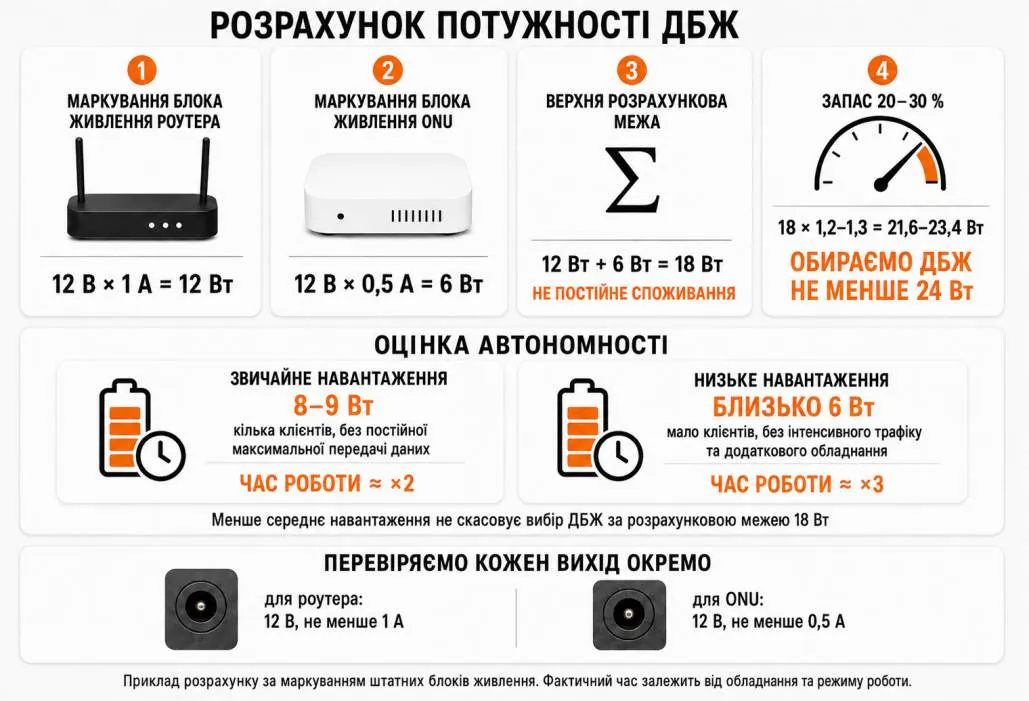

Потужність і запас 20–30 %
Потужність показує, яке навантаження ДБЖ може живити одночасно. Для пристроїв, що працюють від постійного струму, її розраховують за формулою:
P = V × I, де V — напруга, а I — сила струму.
Наприклад, блок живлення роутера з параметрами 12 В і 1 А може видавати до 12 Вт. Для ONU з адаптером 12 В і 0,5 А отримуємо ще 6 Вт. Разом — 18 Вт.
На штатних блоках живлення вказана їхня максимальна вихідна потужність, а не фактичне споживання підключених пристроїв. Тому отримані 18 Вт — це сума можливостей двох адаптерів, а не реальне навантаження роутера та ONU.
За найтиповішого сценарію використання — з кількома підключеними клієнтами, без постійної максимальної передачі даних і додаткового USB- або PoE-обладнання — сумарне навантаження зв’язки може становити близько 8–9 Вт, тобто бути приблизно вдвічі нижчим за розрахункову межу.
Це значення використовують для оцінювання автономності, тоді як потужність ДБЖ, як і раніше, вибирають за верхньою межею 18 Вт. Як правило, до розрахункової потужності завше додають ще 20–30 % запасу:
18 Вт × 1,2 = 21,6 Вт;
18 Вт × 1,3 = 23,4 Вт.

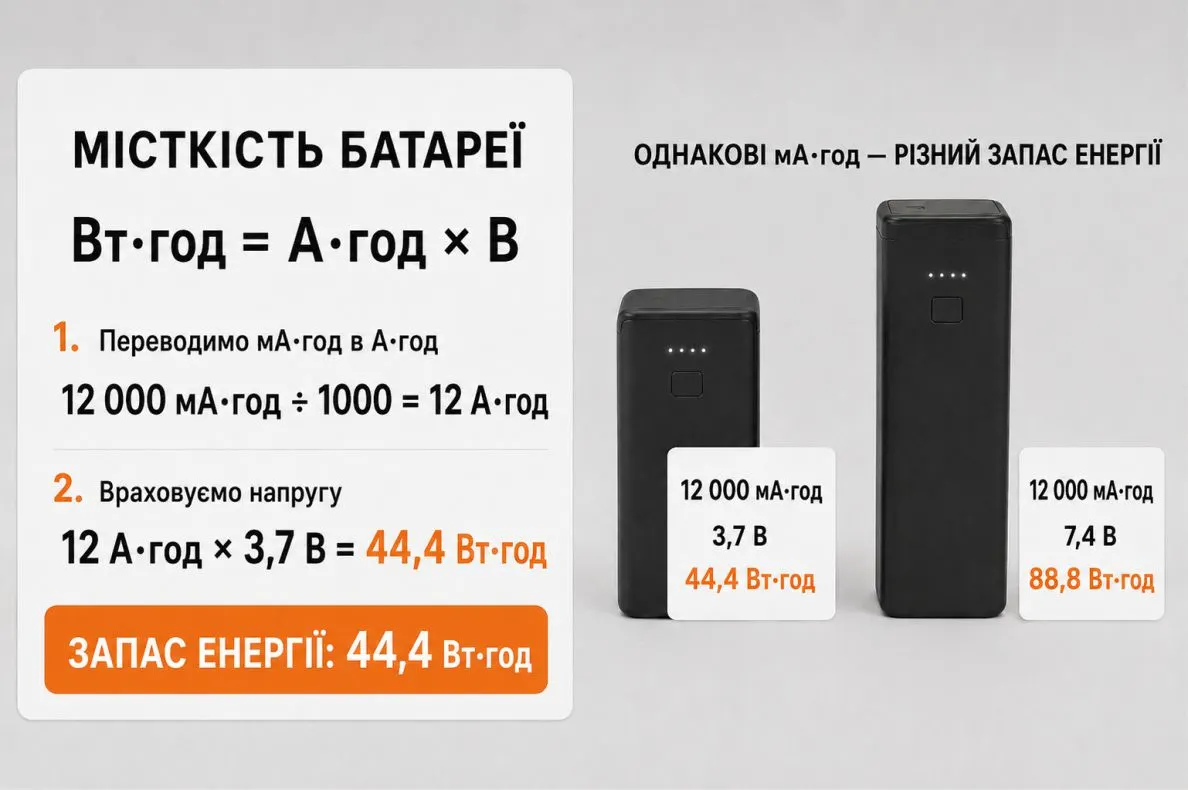

Місткість батареї у ват-годинах
Потужність відповідає на запитання “чи потягне ДБЖ обладнання”, а місткість — “як довго воно зможе працювати”. Запас енергії зручніше порівнювати у ват-годинах (Вт·год).
Напис 10 000 або 20 000 мА·год сам по собі мало говорить про автономність. Виробники можуть вказувати місткість за різної номінальної напруги акумулятора. Тому дві батареї з однаковим значенням мА·год можуть зберігати різний запас енергії.
Якщо в картці наведено Вт·год, орієнтуйтеся на них. Якщо вказані лише мА·год і напруга батареї, використовуйте формулу:
Вт·год = А·год × Vном, де Vном — номінальна напруга батареї.
Щоб перевести міліампер-години в ампер-години, поділіть значення на 1000. Наприклад, 12 000 мА·год — це 12 А·год. За напруги батареї 3,7 В номінальний запас енергії становитиме:
12 × 3,7 = 44,4 Вт·год.
Для розрахунку потрібна напруга самої батареї, а не виходів 9 або 12 В. Реальний запас енергії на виході буде трохи меншим через втрати під час перетворення.

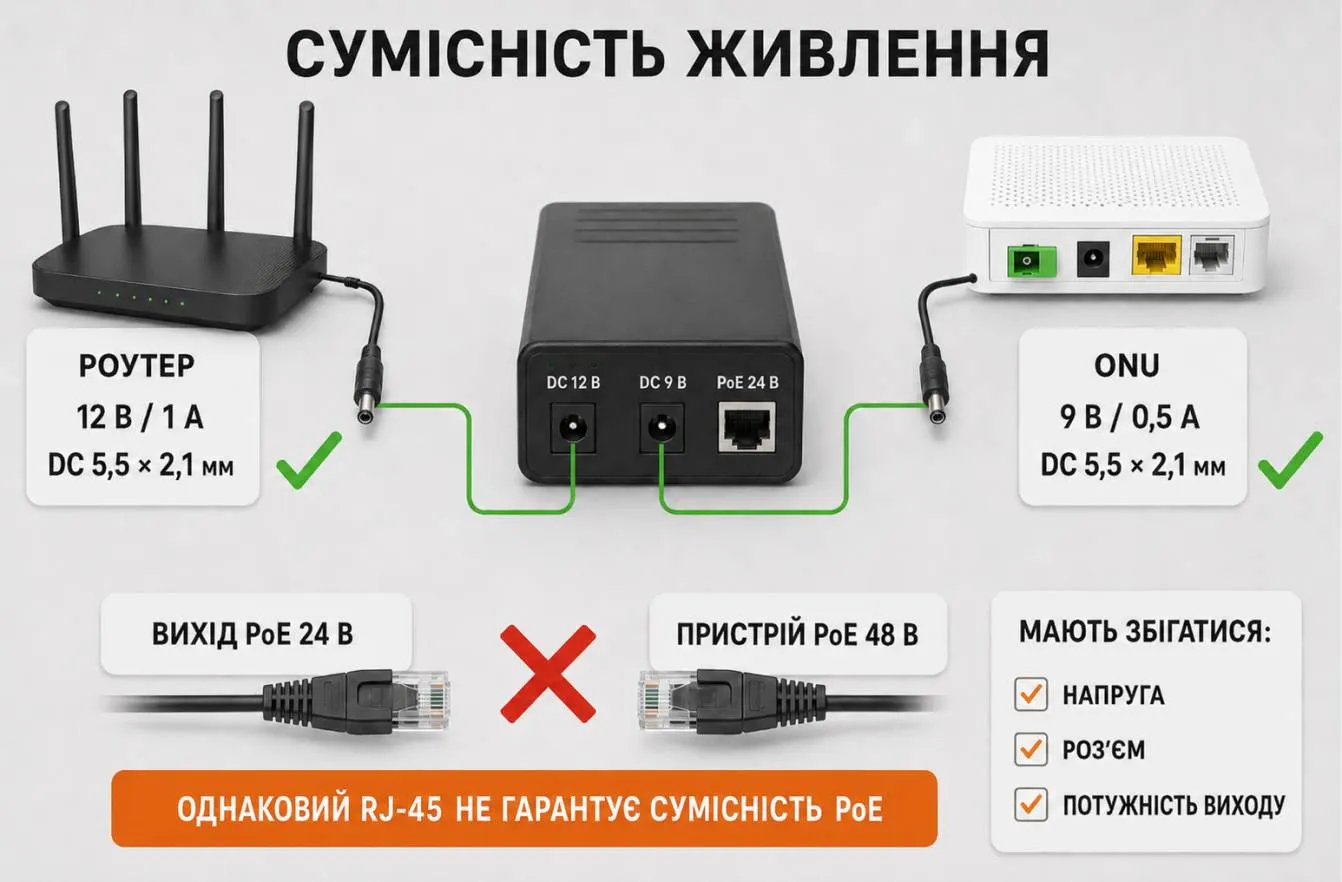

Живлення роутера разом з ONU та через PoE
Якщо від ДБЖ працюватимуть роутер і ONU, перевірте параметри кожного пристрою окремо. Наприклад, роутеру може бути потрібно 12 В, а оптичному терміналу — 9 В. Тому для кожного пристрою потрібно підібрати вихід із необхідною напругою та достатнім струмом, а також сумісний кабель або перехідник.
Деякі пристрої можуть отримувати інтернет і живлення через один кабель Ethernet. Ця технологія називається PoE. Але наявність однакових роз’ємів RJ-45 ще не означає, що пристрої сумісні.
Якщо mini UPS має PoE-вихід на 15 або 24 В, але підтримка IEEE 802.3af/at не вказана, найімовірніше, використовується пасивний PoE. Такий вихід подає напругу безпосередньо, не перевіряючи сумісність підключеного обладнання.
Стандартний PoE працює безпечніше: джерело спочатку визначає, чи підтримує пристрій живлення за IEEE 802.3af/at, і лише потім подає напругу 44–57 В.
Тому PoE-вихід mini UPS на 15 або 24 В можна використовувати лише з пристроями, які підтримують пасивний PoE з такою самою напругою. Також мають збігатися розпіновка та полярність. Підключати такий вихід до пристрою, розрахованого лише на IEEE 802.3af/at, не можна — він може не ввімкнутися або вийти з ладу.

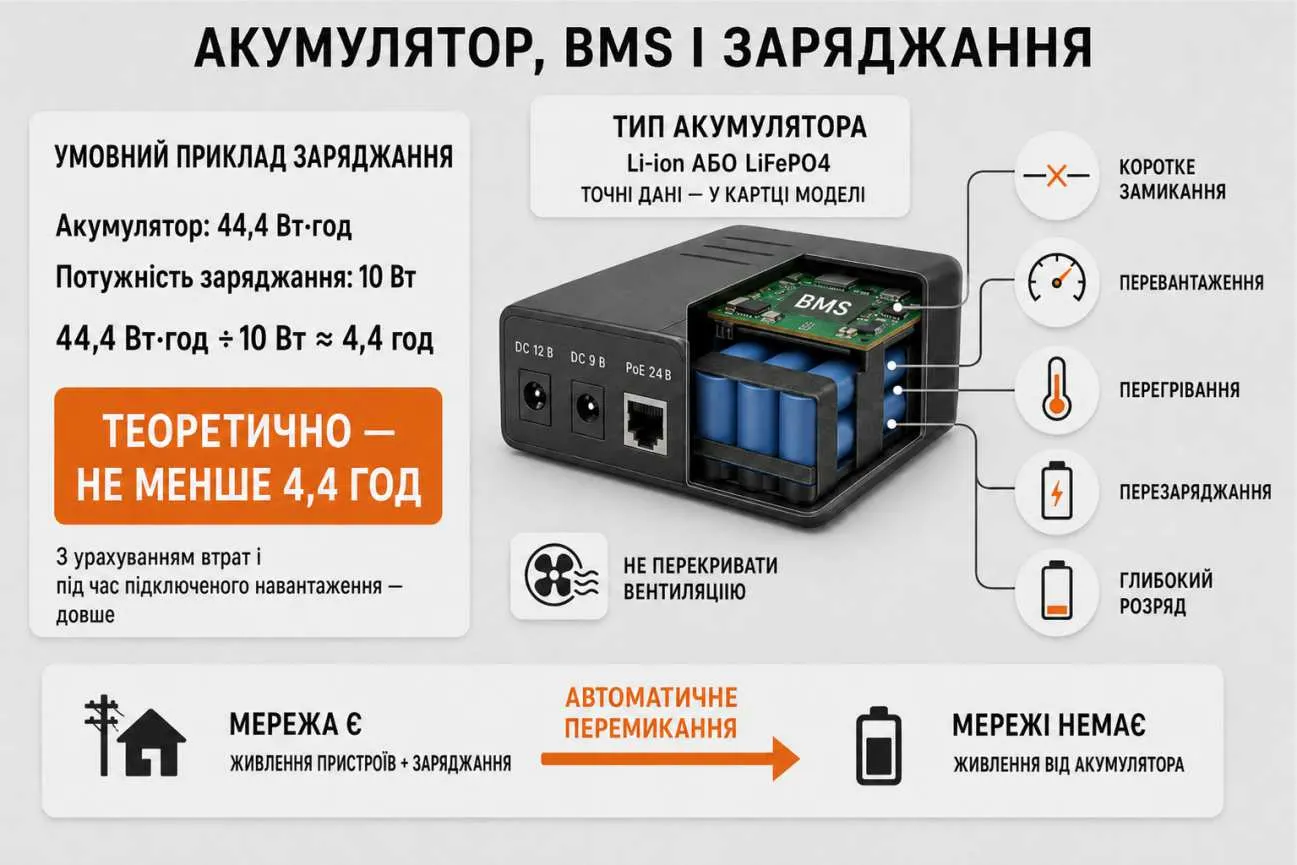

Акумулятор, захист і заряджання
У характеристиках компактних ДБЖ зазвичай вказують Li-ion або LiFePO4. LiFePO4, як правило, краще витримує велику кількість циклів заряджання, а вища питома енергомісткість звичайних Li-ion акумуляторів дає змогу зменшити розміри й масу пристрою. Обидва варіанти підходять для резервного живлення за наявності надійної системи контролю батареї.
Самої назви акумулятора недостатньо — важливий набір захистів. Перевірте наявність захисту від короткого замикання, перевантаження, перегрівання, надмірного заряду та глибокого розряду. Заряд і розряд батареї контролює вбудована плата BMS, а за безпеку виходів можуть відповідати окремі захисні схеми.
Враховуйте час повного заряджання. Якщо електроенергія з’являється ненадовго, батарея може не встигнути відновити весь запас. Наприклад, модель із шестигодинним заряджанням за дві години зі світлом зарядиться лише частково. Процес може тривати ще довше, якщо ДБЖ одночасно живить підключене обладнання.
Для постійного підключення потрібні дві функції: pass-through та автоматичне перемикання на батарею. Pass-through дає змогу одночасно заряджати ДБЖ і живити пристрої, але не завжди забезпечує перехід без короткочасного розриву. Особливо уважно перевіряйте цей момент у павербанка: під час перемикання роутер не повинен перезавантажуватися.

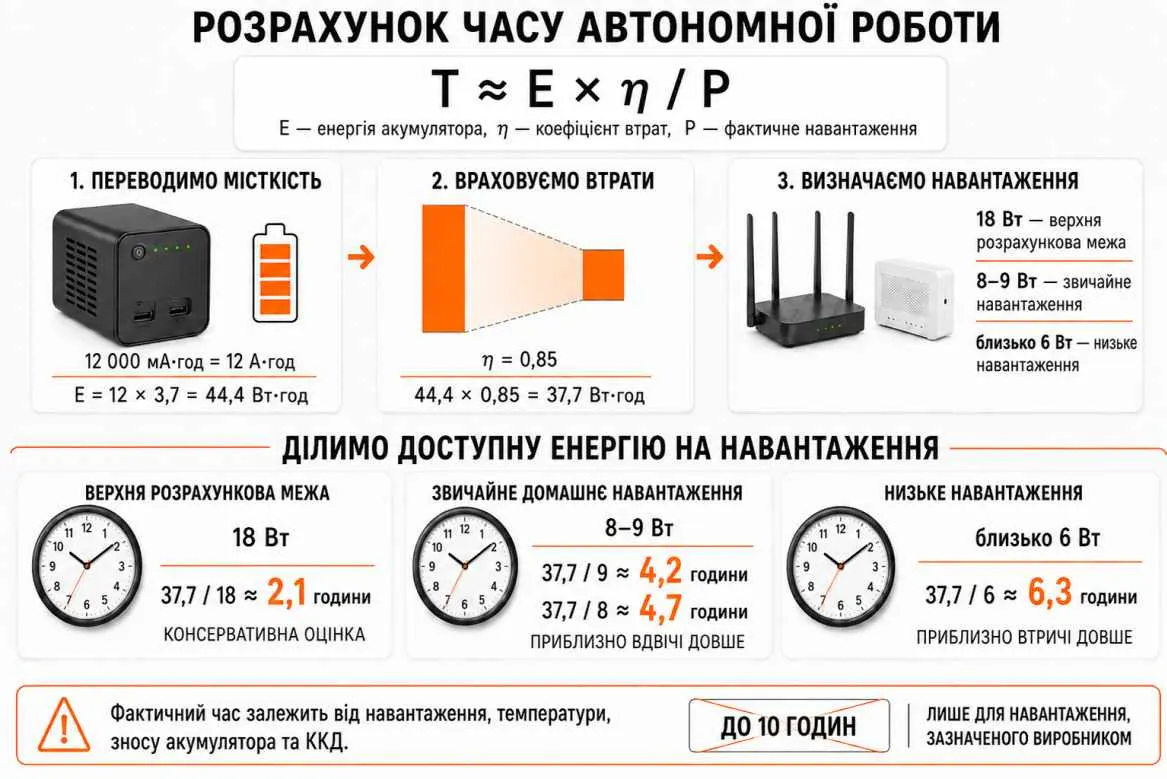

Як розрахувати час автономної роботи
Для розрахунку приблизного часу роботи номінальний запас енергії батареї множать на коефіцієнт, що враховує втрати, і ділять на сумарну споживану потужність підключених пристроїв:
T ≈ E × η / P,
де E — запас енергії батареї у Вт·год, P — сумарна споживана потужність підключених пристроїв у Вт, а η — коефіцієнт, що враховує втрати. Для орієнтовного розрахунку можна взяти η від 0,8 до 0,9.
Наприклад, акумулятор місткістю 12 000 мА·год за номінальної напруги 3,7 В містить:
12 А·год × 3,7 В = 44,4 Вт·год.
За коефіцієнта втрат 0,85 для живлення обладнання буде доступно приблизно:
44,4 × 0,85 = 37,7 Вт·год.
У блоці про потужність ми говорили про те, що споживана потужність пристроїв далеко не завжди максимальна, з огляду на це використаймо три різні сценарії для зв’язки “роутер + ONU”:
- верхня розрахункова межа (18 Вт):
37,7 / 18 ≈ 2,1 години — максимальне навантаження за верхніми параметрами адаптерів;
- типове навантаження (8–9 Вт):
37,7 / 9 ≈ 4,2 години; 37,7 / 8 ≈ 4,7 години. Такий режим передбачає кілька підключених клієнтів без постійної максимальної передачі даних і додаткового USB- або PoE-обладнання;
- низьке навантаження (≈ 6 Вт):
37,7 / 6 ≈ 6,3 години. Це сценарій із невеликою кількістю клієнтів і без інтенсивного трафіку.
Для точнішої оцінки можна виміряти реальне споживання ватметром.
Вибирайте ДБЖ так, щоб розрахункова автономність перевищувала потрібний вам час на 20 %: наприклад, для чотирьох годин резерву краще орієнтуватися на модель, що забезпечує близько п’яти годин у звичайному сценарії. Заява “до 10 годин” має сенс лише тоді, коли виробник указує, за якого навантаження отримано такий результат.

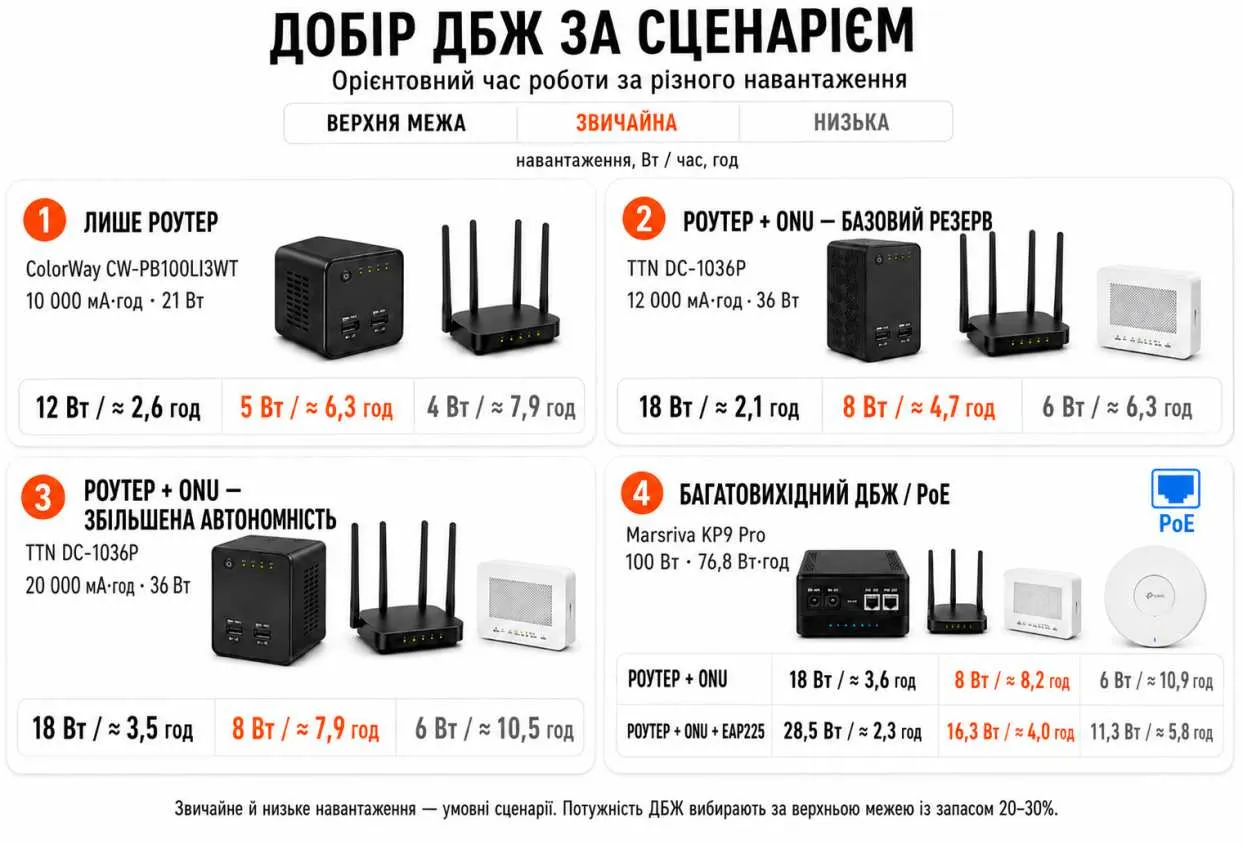

Добір ДБЖ для роутера за сценарієм
Починайте зі свого набору обладнання та бажаного часу роботи, а не з найбільшої цифри місткості. У таблиці наведено не рейтинг, а приклади моделей Brain для різних завдань. Будь-який варіант перед купівлею необхідно перевірити на сумісність із конкретним роутером, ONU або іншим обладнанням.
Для наочності розрахунку приблизного часу автономної роботи зазначених нижче моделей ДБЖ ми використали конкретне обладнання:
- роутер TP-Link Archer C6 — 12 В / 1 А, верхня розрахункова межа за параметрами адаптера 12 Вт;
- оптичний термінал Huawei EchoLife HG8310M — 12 В / 0,5 А, верхня розрахункова межа 6 Вт.
- точка доступу TP-Link EAP225 — живлення за IEEE 802.3af або пасивним PoE 24 В, верхня розрахункова межа 10,5 Вт.
|
Сценарій
|
Приклад моделі з каталогу Brain
|
Чому можна розглядати
|
Час роботи за рівнем навантаження
|
Верхня розрахункова межа |
Звичайне навантаження |
Низьке навантаження |
|
Лише роутер
|
ColorWay CW-PB100LI3WT, 21 Вт
|
Компактна модель на 10 000 мА·год із DC-виходами, USB та PoE 15/24 В. Потужності 21 Вт достатньо для багатьох побутових роутерів
|
12 Вт
|
5 Вт
|
4 Вт
|
| ≈ 2,6 години |
≈ 6,3 години |
≈ 7,9 години |
|
Роутер + ONU
(базова автономність)
|
TTN DC-1036P, 36 Вт, 12 000 мА·год
|
Передбачено DC-виходи 5/9/12 В, USB 5 В та PoE 15/24 В. Це дає змогу окремо заживити два пристрої з різними параметрами
|
18 Вт
|
8 Вт
|
6 Вт
|
| ≈ 2,1 години |
≈ 4,7 години |
≈ 6,3 години |
|
Роутер + ONU
(підвищена автономність)
|
TTN DC-1036P, 36 Вт, 20 000 мА·год
|
Зберігає набір виходів і потужність молодшої моделі, але завдяки місткішій батареї забезпечує збільшену автономність
|
18 Вт
|
8 Вт
|
6 Вт
|
| ≈ 3,5 години |
≈ 7,9 години |
≈ 10,5 години |
|
Багатовихідний ДБЖ / PoE — роутер + ONU
|
Marsriva KP9 Pro, 100 Вт, 76,8 Вт·год
|
Модель з акумулятором LiFePO4 і великим набором виходів розрахована на одночасне живлення кількох споживачів
|
18 Вт
|
8 Вт
|
6 Вт
|
| ≈ 3,6 години |
≈ 8,2 години |
≈ 10,9 години |
|
Багатовихідний ДБЖ / PoE — роутер + ONU + точка доступу
|
Запас потужності та набір виходів дають змогу підключити роутер, ONU й додаткову точку доступу
|
28,5 Вт
|
16,3 Вт
|
11,3 Вт
|
| ≈ 2,3 години |
≈ 4,0 години |
≈ 5,8 години |
Павербанк можна розглядати для одного пристрою, якщо він живиться через USB або сумісний перетворювач. Однак перед купівлею необхідно переконатися, що акумулятор здатний одночасно заряджатися й живити роутер без короткочасного відключення.
Для оцінювання необхідного запасу енергії формулу автономності можна розгорнути:
E ≈ Pзаг × T / η
Наприклад, зв’язці потужністю 18 Вт для чотирьох годин роботи за коефіцієнта втрат 0,85 знадобиться близько 85 Вт·год:
18 × 4 / 0,85 ≈ 84,7 Вт·год
Це значення розраховане для верхньої межі 18 Вт. За звичайного домашнього навантаження близько 8 Вт для чотирьох годин роботи знадобиться приблизно 37,6 Вт·год:
8 × 4 / 0,85 ≈ 37,6 Вт·год
Це орієнтир для запасу енергії батареї, а не вимога до вихідної потужності ДБЖ. Потужність, як і раніше, розраховується окремо — за сумарним навантаженням із запасом 20–30 %.
Як підключити та перевірити ДБЖ для роутера
- Вимкніть обладнання та ще раз порівняйте напругу, полярність і розміри штекерів. Перемикачі напруги на ДБЖ установіть у потрібне положення до підключення роутера й ONU.
- Підключіть ДБЖ до електромережі штатним кабелем або адаптером.
- З’єднайте виходи ДБЖ із роутером та ONU відповідними комплектними кабелями, після чого ввімкніть обладнання.
- Дочекайтеся завантаження роутера й появи доступу до інтернету. Переконайтеся, що індикатор ДБЖ показує наявність зовнішнього живлення та заряджання батареї.
- Імітуйте відключення: вийміть вилку живлення ДБЖ із розетки, не від’єднуючи від нього роутер та ONU. Обладнання не повинно перезавантажитися, а інтернет-з’єднання — перерватися.
- Залиште систему під наглядом на 15–30 хвилин. Незначне нагрівання допустиме, але гарячий корпус, сторонній запах, незвичний шум або повторні відключення — привід негайно припинити тест.
- Відновіть живлення та переконайтеся, що ДБЖ почав заряджати акумулятор, а роутер і ONU продовжили працювати без перезапуску.
Перший тест краще проводити вдень і не залишати новий пристрій без нагляду. Така перевірка покаже, наскільки стабільно ДБЖ перемикається на батарею, але не підтвердить наявність резерву в провайдера. Щоб оцінити реальний час автономної роботи, проведіть окремий тест із повністю зарядженим акумулятором і засічіть, скільки пропрацює саме ваша зв’язка обладнання.
Поширені помилки під час вибору
Живлять лише роутер. Домашня мережа Wi-Fi залишається активною, але доступу до інтернету немає, якщо ONU, модем або інше обладнання поряд із роутером залишається без живлення.
Не перевіряють резерв провайдера. Навіть правильно підібраний ДБЖ для роутера не допоможе, якщо вузол оператора знеструмлюється разом з електромережею.
Плутають Input та Output, напругу та струм. Для вибору ДБЖ потрібні параметри Output штатного адаптера. Напруга має збігатися, а допустимий струм виходу може дорівнювати потребі пристрою або бути вищим за неї.
Дивляться лише на форму штекера. Зовні однакові роз’єми можуть відрізнятися розміром або полярністю.
Порівнюють лише мА·год. Для порівняння запасу енергії потрібні Вт·год, інакше велика цифра на упаковці може створити хибне враження.
Беруть потужність без запасу. Робота на межі підвищує ймовірність перевантаження, особливо під час підключення кількох пристроїв.
Не перевіряють автоматичне перемикання. Звичайний павербанк може перервати живлення в момент відключення або відновлення електроенергії.
Купують класичний ДБЖ із виходом 220 В лише заради роутера. Таке рішення працює, але зазвичай займає більше місця й коштує дорожче.
Чекліст перед купівлею
- Провайдер підтвердив наявність резерву мережі за вашою адресою.
- Визначено, яке обладнання потрібно живити: роутер, ONU/ONT, модем або інші пристрої.
- Для кожного пристрою виписано напругу та струм із рядка Output штатного адаптера.
- Перевірено полярність, розмір штекера, комплектні кабелі та перехідники.
- Виходів достатньо, а кожен із них забезпечує потрібну напругу та допустимий струм.
- Загальну потужність навантаження розраховано із запасом 20–30 %.
- Запас енергії оцінено у Вт·год, а час автономної роботи розраховано з урахуванням втрат.
- Перевірено автоматичне перемикання, основні захисти та час повного заряджання акумулятора.
- Для PoE підтверджено необхідну напругу та сумісний спосіб подавання живлення.
Висновок
Відповідний ДБЖ для роутера — не обов’язково найпотужніший або наймісткіший. Головне, щоб його виходи відповідали кожному підключеному пристрою за напругою та роз’ємами, а потужності із запасом вистачало для загального навантаження. Місткість батареї при цьому повинна забезпечувати необхідний час автономної роботи.
Після перевірки цих параметрів можна перейти до каталогу ДБЖ для роутерів на Brain і вибрати відповідну модель.
