Каждый год мы слышим, что зима будет тяжелой и, к сожалению, это предположение каждый год подтверждается. Учитывая это давайте сегодня поговорим о бесперебойном доступе в сеть, а именно про то, как выбрать ИБП для роутера и не зависеть от отключений света.
В этой статье разберем, как проверить подключение провайдера, определить параметры роутера и ONU (оптического сетевого блока), рассчитать общую нагрузку и оценить время работы. Затем сравним доступные варианты резервного питания и соберем краткий чек-лист, с которым проще перейти к выбору подходящей модели.
Будет ли интернет работать без света

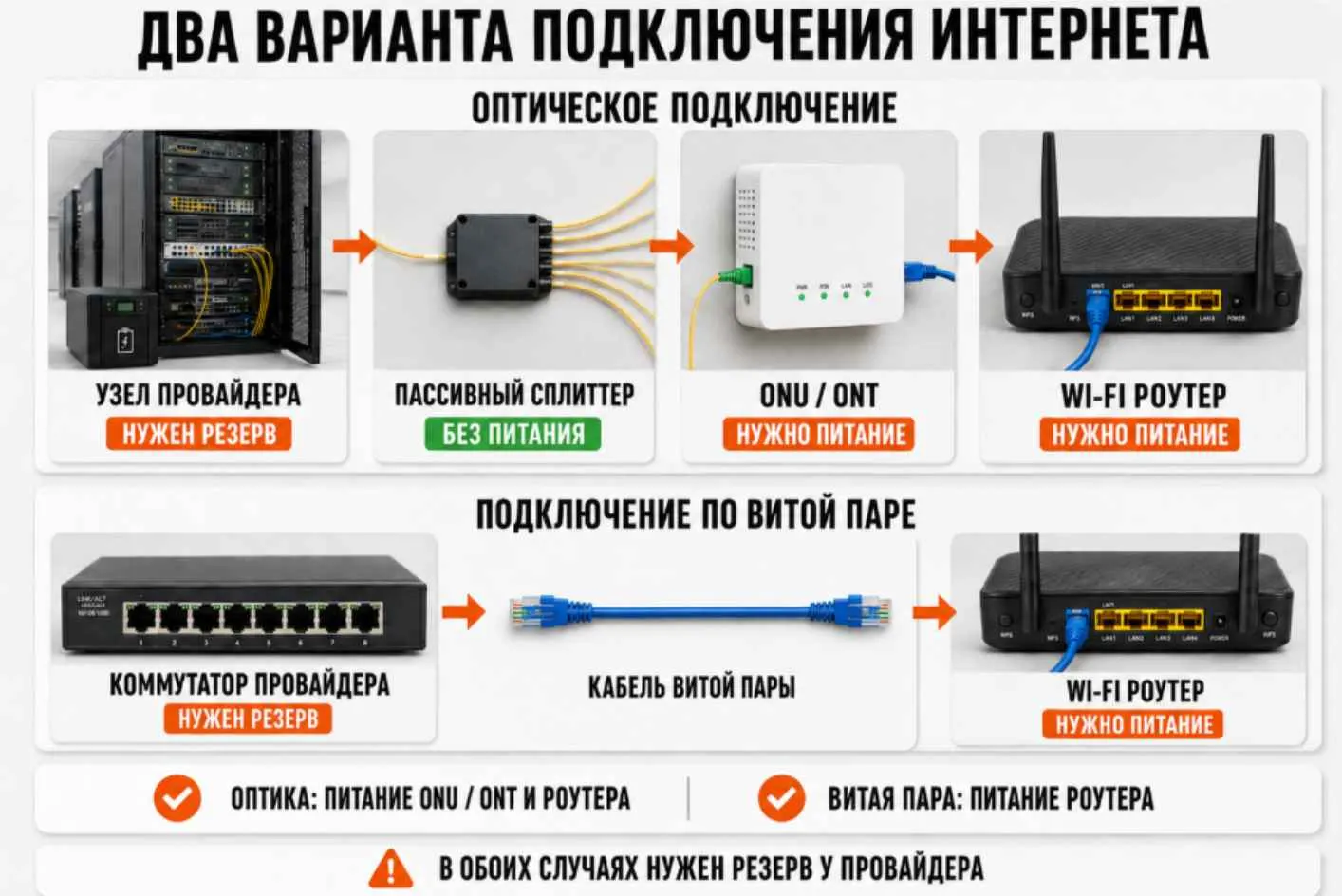

Резервное питание дома решает только часть задачи. Чтобы получить интернет во время отключения электричества, должны одновременно выполняться три условия.
- Во-первых, оборудование провайдера в доме, на улице или в ближайшем узле должно иметь собственное резервное питание. Уточните это в поддержке: спросите, сколько примерно сеть работает во время отключений по вашему адресу.
- Во-вторых, питание нужно роутеру. Именно он создает домашнюю сеть Wi-Fi и распределяет подключение между смартфонами, ноутбуками и другой техникой.
- В-третьих, при оптическом подключении обычно требуется запитать ONU или ONT. Так называется небольшая коробка, в которую входит оптический кабель провайдера, а выходит обычный сетевой кабель к роутеру. Если терминал выключится, работающий маршрутизатор продолжит раздавать Wi-Fi, но доступа к интернету не будет.
При прямом подключении по Ethernet кабель витой пары от провайдера входит непосредственно в роутер. В таком случае дома, как правило, достаточно обеспечить резервное питание роутера — при условии, что оборудование провайдера также имеет собственный резерв.
Если в дом или квартиру заведено оптоволокно, резервное питание потребуется двум устройствам: ONU/ONT и роутеру. При отключении любого из них доступа к интернету не будет.

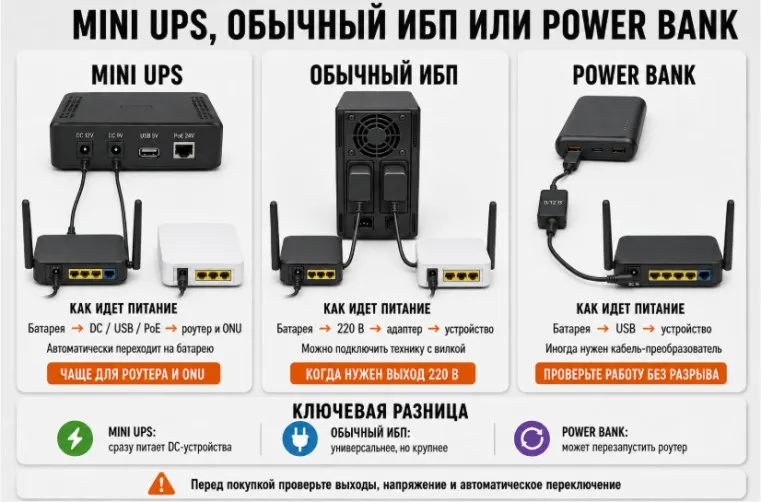

Mini UPS, обычный ИБП или power bank
Для домашнего интернета используют три типа резервного питания. Они решают похожую задачу, но различаются способом подключения и перехода на батарею.
|
Вариант
|
Как работает
|
Когда подходит
|
Что учитывать
|
|
Mini UPS
|
Напрямую питает низковольтные устройства через DC, USB или PoE и автоматически переходит на батарею
|
Один роутер, связка «роутер + ONU», модем и другое сетевое оборудование
|
Нужно сверить напряжение, полярность, штекеры и допустимую нагрузку каждого выхода
|
|
Обычный ИБП
|
Выдает 220 В, поэтому роутер и другие устройства подключаются через штатные адаптеры
|
Если емкости Mini UPS вам не достаточно, либо когда помимо сетевого оборудования нужно запитать дополнительную технику
|
Он крупнее и стоит дороже
|
|
Power bank
|
Питает через USB; для оборудования на 9 или 12 В может потребоваться совместимый кабель-преобразователь
|
Для резервного питания одного маломощного устройства и подтверждена совместимость по питанию
|
Не каждый power bank способен одновременно заряжаться и питать нагрузку без кратковременного отключения
|
Для одного роутера или связки “роутер + ONU” чаще удобен mini UPS, если его выходы соответствуют параметрам обоих устройств. Он компактен, не требует розетки 220 В на выходе и может поддерживать несколько значений напряжения. Обычный бесперебойник оправдан, когда требуется именно 220 В или вместе с сетевым оборудованием нужно запитать другую технику.
Power bank нельзя считать полноценной заменой ИБП без предварительной проверки. При исчезновении или восстановлении электричества он может кратковременно прервать питание, из-за чего роутер перезагрузится. Кабель-преобразователь также должен выдавать точное напряжение и выдерживать необходимый ток.
Таким образом, для резервирования домашнего интернета mini UPS обычно компактнее, практичнее и доступнее по цене, чем классический ИБП: он рассчитан на постоянное подключение сетевого оборудования, автоматически переходит на батарею и не требует преобразования энергии в 220 В. После проверки напряжения, мощности и разъемов можно подобрать ИБП для роутера в каталоге Brain. Если резервное питание требуется не только роутеру и ONU, воспользуйтесь общим гайдом Brain по выбору ИБП.
Как выбрать ИБП для роутера
Выбирая устройство, начинайте не с максимальной емкости, а с совместимости. Последовательно проверьте различные параметры — так проще отсеять неподходящие модели до покупки.
Напряжение и ток

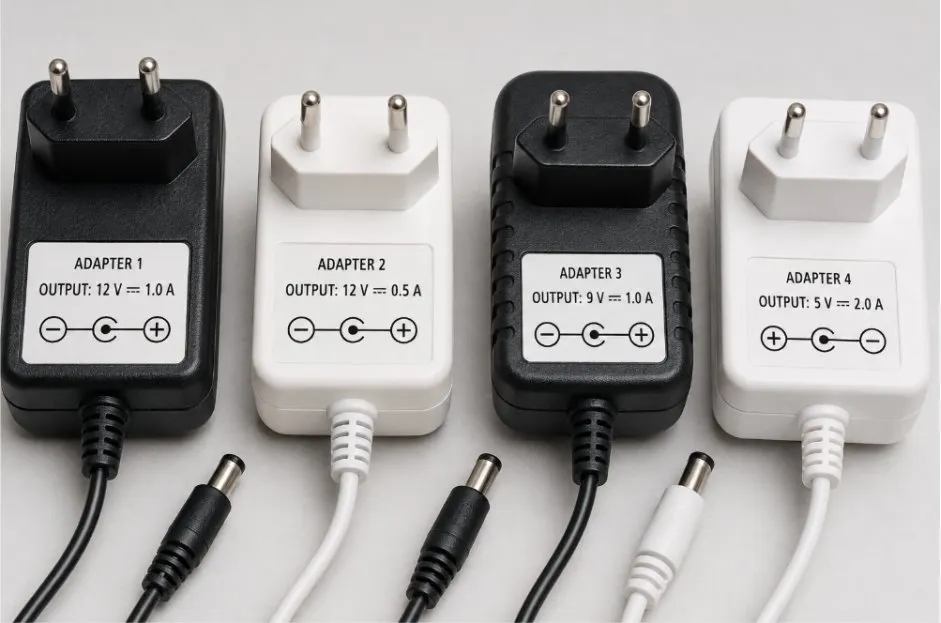

Сначала найдите наклейку на штатном адаптере роутера. Строка Output указывает выходное напряжение и максимальный ток адаптера. Например, запись “12 В, 1 А” означает напряжение 12 В постоянного тока и ток до 1 А.
Не перепутайте Output со строкой Input. Значение Input, например 100–240 В AC, описывает питание адаптера от электророзетки и не используется для выбора выхода ИБП. Ориентироваться нужно именно на Output.
Номинальное напряжение ИБП должно совпадать с напряжением запитываемого устройства. Роутер на 12 В нельзя подключать к выходу 9 или 24 В, даже если штекер подходит. Если бесперебойник имеет переключатель 5/9/12 В, установите нужное значение до подключения роутера.
Допустимый ток выхода ИБП должен быть не меньше указанного на штатном адаптере. Выход 12 В / 2 А подходит роутеру с адаптером 12 В / 1 А: устройство возьмет необходимый ему ток. Выход 12 В / 0,5 А может не обеспечить стабильную работу такого роутера.

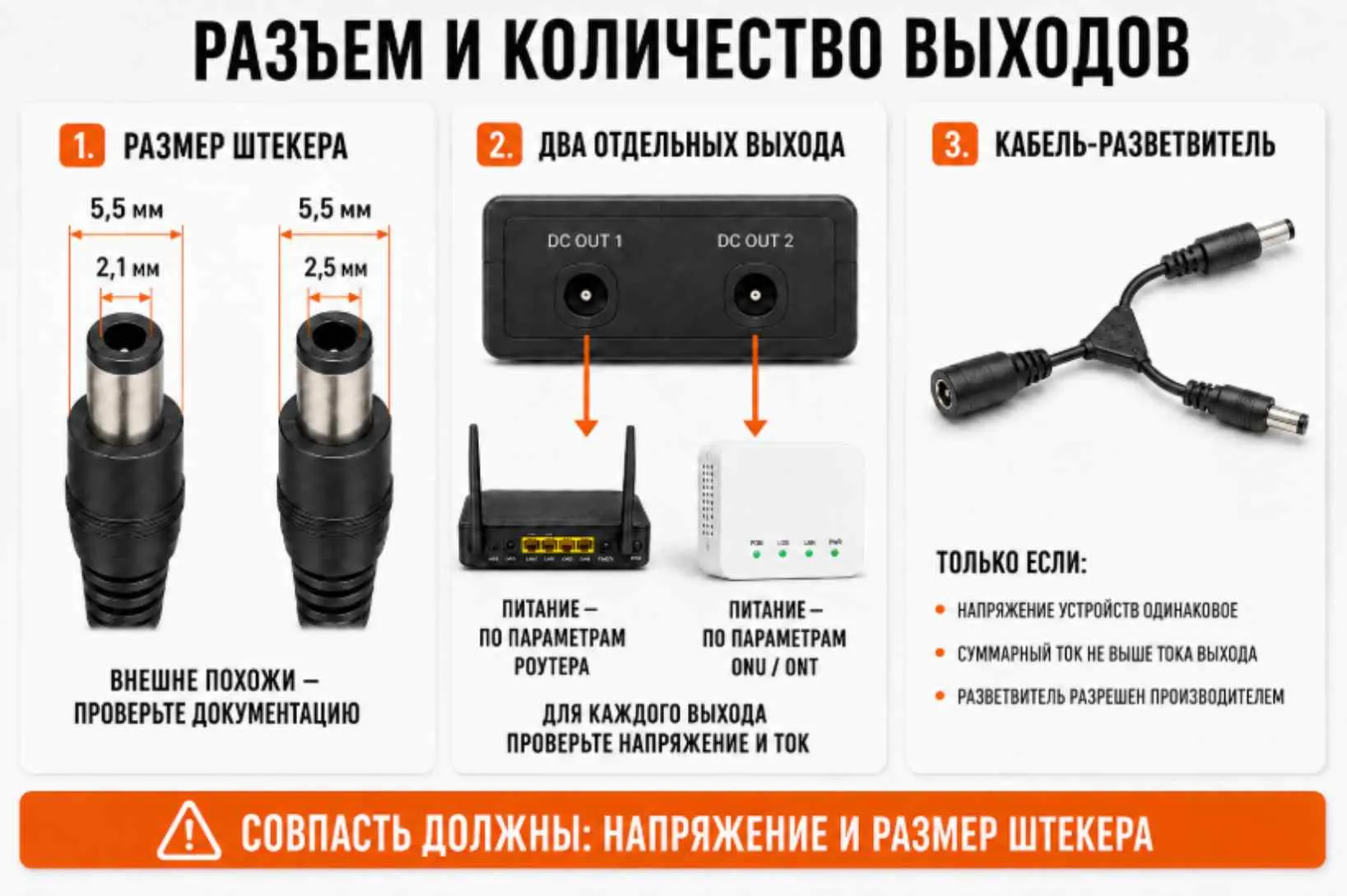

Разъем и количество выходов
Одинакового напряжения недостаточно: штекер должен подходить по внешнему и внутреннему диаметру. Часто встречается размер 5,5 × 2,1 мм, но бывают 5,5 × 2,5 мм и другие варианты. Разница в доли миллиметра может привести к неплотному контакту или полной несовместимости.
Проверяйте размер по документации к конкретной модели, а не на глаз: отверстия 2,1 и 2,5 мм внешне почти не различаются. Учитывайте разъемы ИБП, комплектные кабели и переходники.
Для одновременного питания роутера и ONU нужны два совместимых выхода либо разрешенный производителем кабель-разветвитель. Разветвитель подходит только в том случае, если оба устройства работают от одинакового напряжения, а их суммарный ток не превышает возможности выхода ИБП.

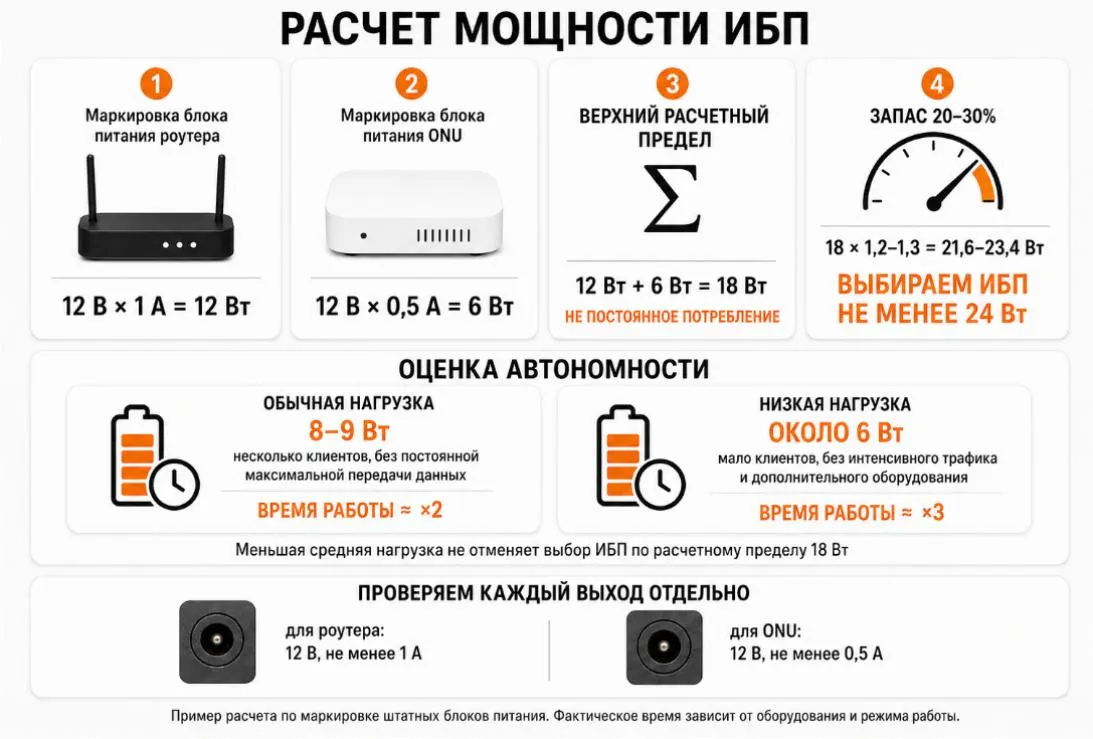

Мощность и запас 20–30 %
Мощность показывает, какую нагрузку ИБП может питать одновременно. Для устройств, работающих от постоянного тока, ее рассчитывают по формуле:
P = V × I, где V — напряжение, а I — сила тока.
Например, блок питания роутера с параметрами 12 В и 1 А может выдавать до 12 Вт. Для ONU с адаптером 12 В и 0,5 А получаем еще 6 Вт. Суммарно — 18 Вт.
На штатных блоках питания указана их максимальная выходная мощность, а не фактическое потребление подключенных устройств. Поэтому полученные 18 Вт — это сумма возможностей двух адаптеров, а не реальная нагрузка роутера и ONU.
При наиболее типичном сценарии использования — при нескольких подключенных клиентах, без постоянной максимальной передачи данных и дополнительного USB- или PoE-оборудования — суммарная нагрузка связки может составлять около 8–9 Вт, то есть быть приблизительно вдвое ниже расчетного предела. Это значение используется для оценки автономности, тогда как мощность ИБП по-прежнему выбирают по верхнему пределу 18 Вт. Как правило, к расчетной мощности принято добавлять еще 20–30 % запаса:
18 Вт × 1,2 = 21,6 Вт;
18 Вт × 1,3 = 23,4 Вт.

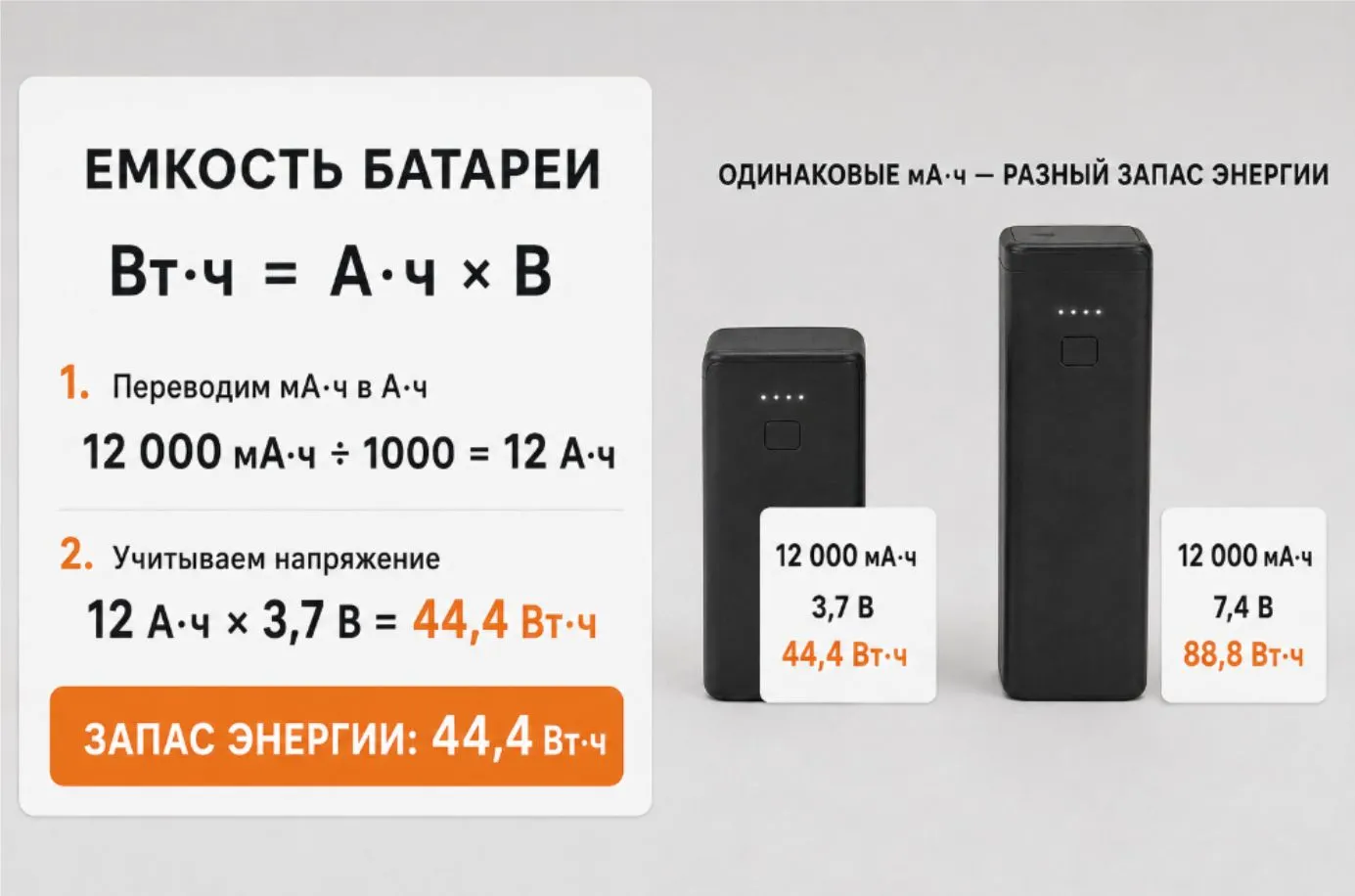

Емкость батареи в ватт-часах
Мощность отвечает на вопрос “потянет ли ИБП оборудование”, а емкость — “как долго оно сможет работать”. Запас энергии удобнее сравнивать в ватт-часах (Вт·ч).
Надпись 10 000 или 20 000 мА·ч сама по себе мало говорит об автономности. Производители могут указывать емкость при разном номинальном напряжении аккумулятора. Поэтому две батареи с одинаковым значением мА·ч могут хранить разный запас энергии.
Если в карточке приведены Вт·ч, ориентируйтесь на них. Если указаны только мА·ч и напряжение батареи, используйте формулу:
Вт·ч = А·ч × Vном, где Vном — номинальное напряжение батареи.
Чтобы перевести миллиампер-часы в ампер-часы, разделите значение на 1000. Например, 12 000 мА·ч — это 12 А·ч. При напряжении батареи 3,7 В номинальный запас энергии составит:
12 × 3,7 = 44,4 Вт·ч.
Для расчета требуется напряжение самой батареи, а не выходов 9 или 12 В. Реальный запас энергии на выходе будет немного меньше из-за потерь при преобразовании.

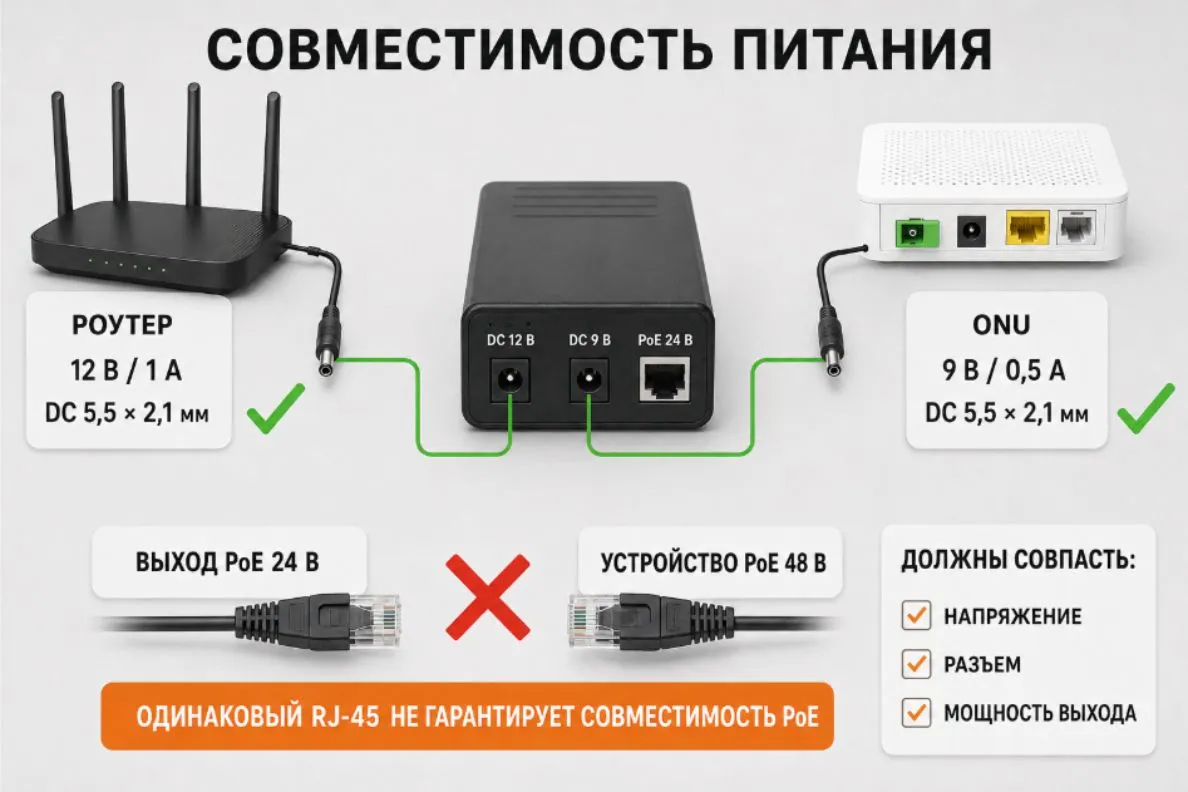

Питание роутера вместе с ONU и через PoE
Если от ИБП будут работать роутер и ONU, проверьте параметры каждого устройства отдельно. Например, роутеру может требоваться 12 В, а оптическому терминалу — 9 В. Поэтому для каждого устройства нужно подобрать выход с требуемым напряжением и достаточным током, а также совместимый кабель или переходник.
Некоторые устройства могут получать интернет и питание по одному кабелю Ethernet. Эта технология называется PoE. Но наличие одинаковых разъемов RJ-45 еще не означает, что устройства совместимы.
Если у mini UPS есть PoE-выход на 15 или 24 В, но не указана поддержка IEEE 802.3af/at, скорее всего, используется пассивный PoE. Такой выход подает напряжение напрямую, не проверяя совместимость подключенного оборудования.
Стандартный PoE работает безопаснее: источник сначала определяет, поддерживает ли устройство питание по IEEE 802.3af/at, и только потом подает напряжение 44–57 В.
Поэтому PoE-выход mini UPS на 15 или 24 В можно использовать только с устройствами, которые поддерживают пассивный PoE с таким же напряжением. Также должны совпадать распиновка и полярность. Подключать такой выход к устройству, рассчитанному только на IEEE 802.3af/at, нельзя — оно может не включиться или выйти из строя.

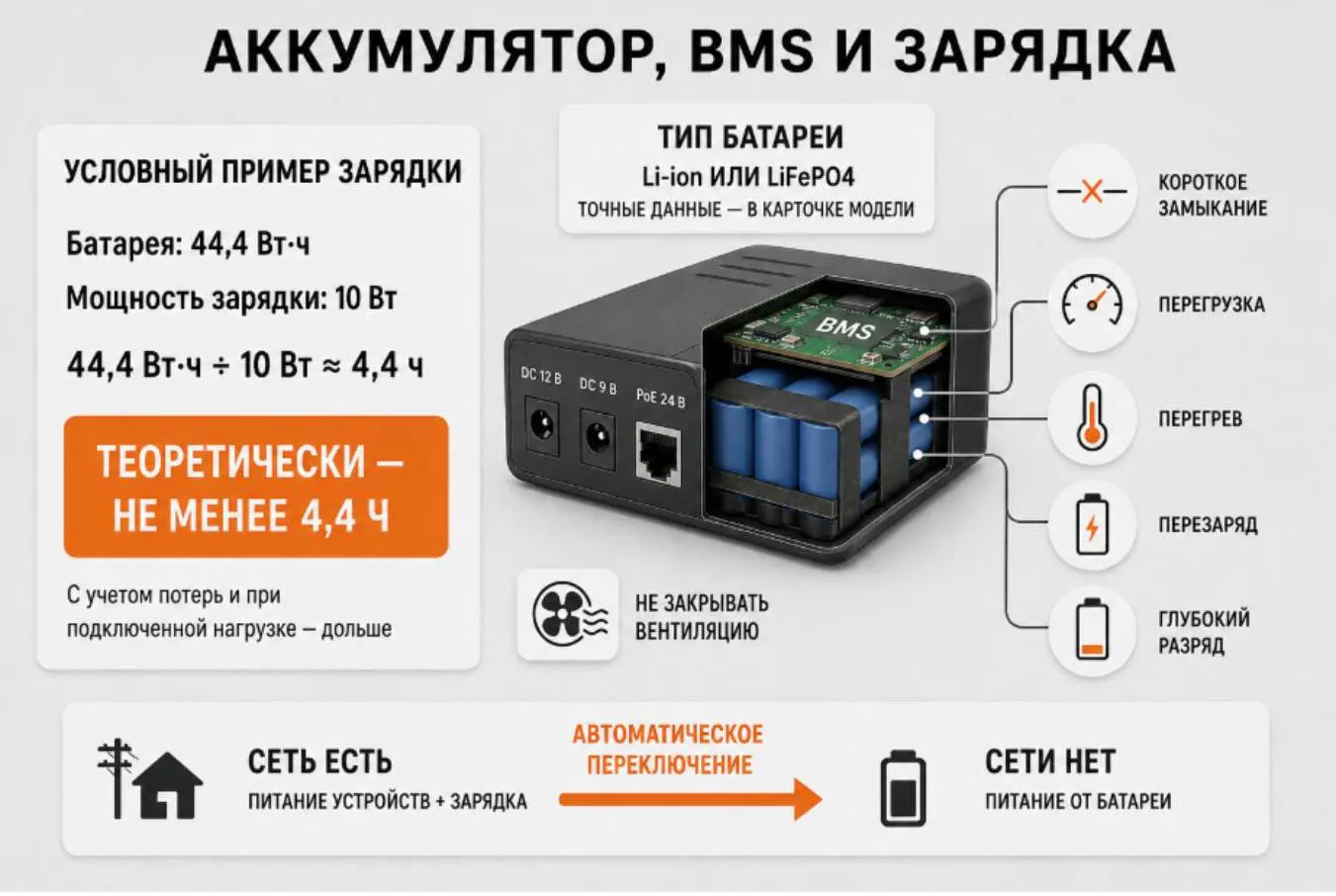

Аккумулятор, защиты и зарядка
В характеристиках компактных ИБП обычно указывают Li-ion или LiFePO4. LiFePO4, как правило, лучше переносит большое количество циклов зарядки, а более высокая удельная энергоемкость обычных Li-ion аккумуляторов позволяет уменьшить размеры и массу устройства. Оба варианта подходят для резервного питания при наличии надежной системы контроля батареи.
Самого названия аккумулятора недостаточно — важен набор защит. Проверьте наличие защиты от короткого замыкания, перегрузки, перегрева, чрезмерного заряда и глубокого разряда. Заряд и разряд батареи контролирует встроенная плата BMS, а за безопасность выходов могут отвечать отдельные защитные схемы.
Учитывайте время полной зарядки. Если электричество появляется ненадолго, батарея может не успеть восстановить весь запас. Например, модель с шестичасовой зарядкой за два часа со светом зарядится лишь частично. Процесс может занять еще больше времени, если ИБП одновременно питает подключенное оборудование.
Для постоянного подключения нужны две функции: pass-through и автоматическое переключение на батарею. Pass-through позволяет одновременно заряжать ИБП и питать устройства, но не всегда обеспечивает переход без кратковременного разрыва. Особенно внимательно проверяйте этот момент у power bank: при переключении роутер не должен перезагружаться.

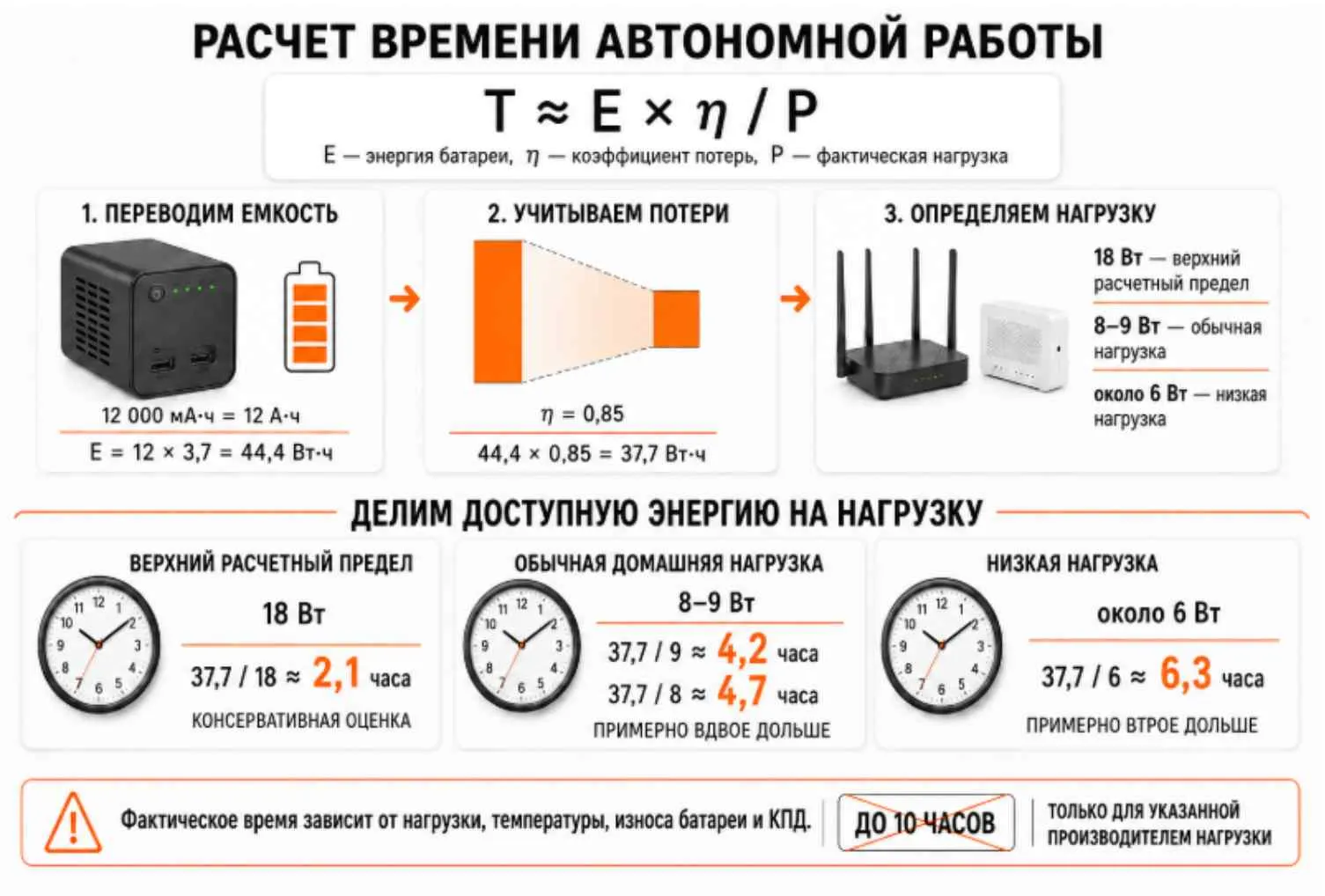

Как рассчитать время автономной работы
Для расчета примерного времени работы номинальный запас энергии батареи умножают на коэффициент, учитывающий потери, и делят на суммарную потребляемую мощность подключенных устройств:
T ≈ E × η / P,
где E — запас энергии батареи в Вт·ч, P — суммарная потребляемая мощность подключенных устройств в Вт, а η — коэффициент, учитывающий потери. Для ориентировочного расчета можно принять η от 0,8 до 0,9.
Например, аккумулятор емкостью 12 000 мА·ч при номинальном напряжении 3,7 В содержит:
12 А·ч × 3,7 В = 44,4 Вт·ч.
При коэффициенте потерь 0,85 для питания оборудования будет доступно около:
44,4 × 0,85 = 37,7 Вт·ч.
В блоке о мощности мы говорили, о том, что потребляемая мощность устройств далеко не всегда максимальна, в связи с этим давайте предположим 3 разных сценария для связки “роутер + ONU”:
- верхний расчетный предел (18 Вт):
37,7 / 18 ≈ 2,1 часа — максимальная нагрузка по верхним параметрам адаптеров;
- типичная нагрузка (8–9 Вт):
37,7 / 9 ≈ 4,2 часа; 37,7 / 8 ≈ 4,7 часа. Такой режим предполагает несколько подключенных клиентов без постоянной максимальной передачи данных и дополнительного USB- или PoE-оборудования;
- низкая нагрузка (≈ 6 Вт):
37,7 / 6 ≈ 6,3 часа. Это сценарий с небольшим количеством клиентов и без интенсивного трафика.
Для более точной оценки можно измерьте реальное потребление ваттметром.
Выбирайте ИБП так, чтобы расчетная автономность превышала необходимое вам время на 20 %: например, для четырех часов резерва лучше ориентироваться на модель, обеспечивающую около пяти часов в обычном сценарии. Заявление “до 10 часов” имеет смысл только тогда, когда производитель указывает, при какой нагрузке получен такой результат.

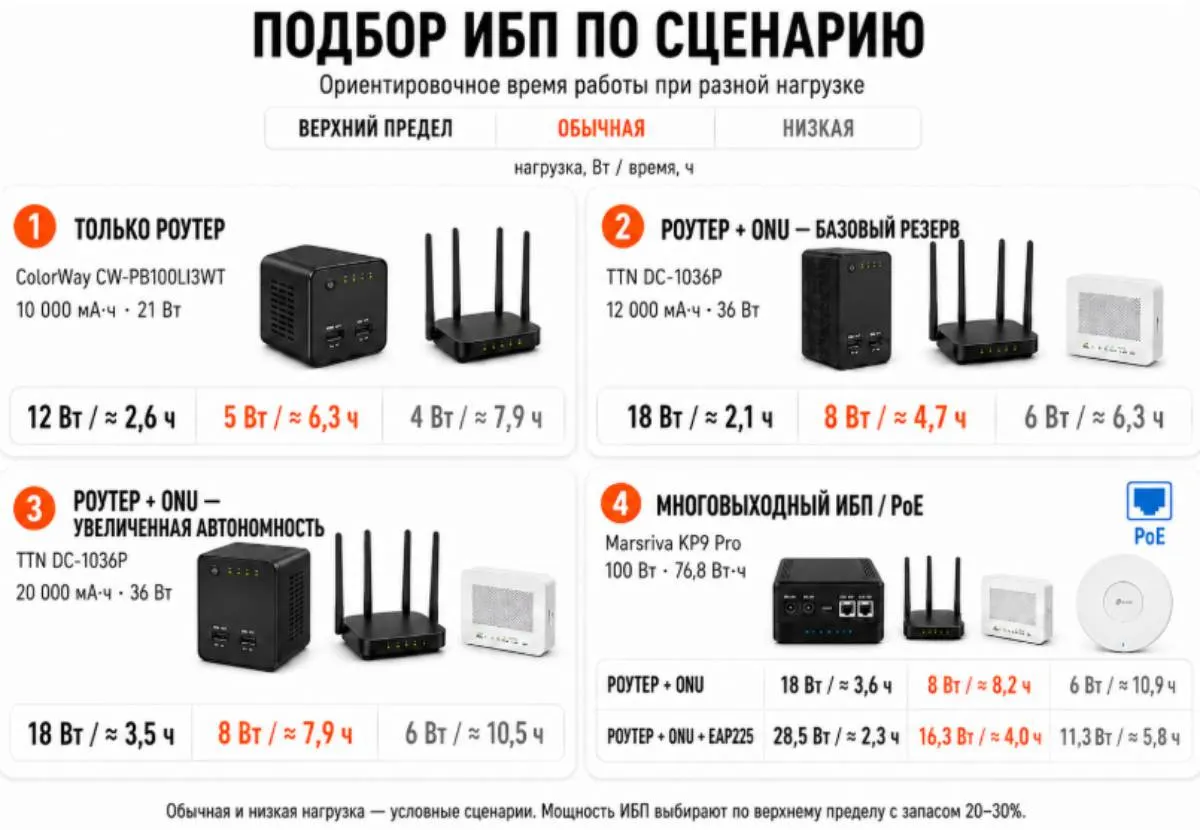

Подбор ИБП для роутера по сценарию
Начинайте со своего набора оборудования и желаемого времени работы, а не с самой большой цифры емкости. В таблице приведены не рейтинг, а примеры моделей Brain для разных задач. Любой вариант перед покупкой необходимо проверить на совместимость с конкретным роутером, ONU или другим оборудованием.
Для наглядности расчета примерного времени автономной работы указанных ниже моделей ИБП мы использовали конкретное оборудование:
- роутер TP-Link Archer C6 — 12 В / 1 А, верхний расчетный предел по параметрам адаптера 12 Вт;
- оптический терминал Huawei EchoLife HG8310M — 12 В / 0,5 А, верхний расчетный предел 6 Вт.
- точка доступа TP-Link EAP225 — питание по IEEE 802.3af или пассивному PoE 24 В, верхний расчетный предел 10,5 Вт.
|
Сценарий
|
Пример модели из каталога Brain
|
Почему можно рассматривать
|
Время работы по уровню нагрузки
|
Верхний расчетный предел |
Обычная нагрузка |
Низкая нагрузка |
|
Только роутер
|
ColorWay CW-PB100LI3WT, 21 Вт
|
Компактная модель на 10 000 мА·ч с DC-выходами, USB и PoE 15/24 В. Мощности 21 Вт достаточно для многих бытовых роутеров
|
12 Вт
|
5 Вт
|
4 Вт
|
| ≈ 2,6 часа |
≈ 6,3 часа |
≈ 7,9 часа |
|
Роутер + ONU
(базовая автономность)
|
TTN DC-1036P, 36 Вт, 12 000 мА·ч
|
Предусмотрены DC-выходы 5/9/12 В, USB 5 В и PoE 15/24 В. Это позволяет отдельно запитать два устройства с разными параметрами
|
18 Вт
|
8 Вт
|
6 Вт
|
| ≈ 2,1 часа |
≈ 4,7 часа |
≈ 6,3 часа |
|
Роутер + ONU
(повышенная автономность)
|
TTN DC-1036P, 36 Вт, 20 000 мА·ч
|
Сохраняет набор выходов и мощность младшей модели, но благодаря более емкой батарее обеспечивает увеличенную автономность
|
18 Вт
|
8 Вт
|
6 Вт
|
| ≈ 3,5 часа |
≈ 7,9 часа |
≈ 10,5 часа |
|
Многовыходный ИБП / PoE — Роутер + ONU
|
Marsriva KP9 Pro, 100 Вт, 76,8 Вт·ч
|
Модель с аккумулятором LiFePO4 и большим набором выходов рассчитана на одновременное питание нескольких потребителей
|
18 Вт
|
8 Вт
|
6 Вт
|
| ≈ 3,6 часа |
≈ 8,2 часа |
≈ 10,9 часа |
|
Многовыходный ИБП / PoE — Роутер + ONU + точка доступа
|
Запас мощности и набор выходов позволяют подключить роутер, ONU и дополнительную точку доступа
|
28,5 Вт
|
16,3 Вт
|
11,3 Вт
|
| ≈ 2,3 часа |
≈ 4,0 часа |
≈ 5,8 часа |
Power bank можно рассматривать для одного устройства, если оно питается через USB или совместимый преобразователь. Однако перед покупкой необходимо убедиться, что аккумулятор способен одновременно заряжаться и питать роутер без кратковременного отключения.
Для оценки требуемого запаса энергии формулу автономности можно развернуть:
E ≈ Pобщ × T / η
Например, связке мощностью 18 Вт для четырех часов работы при коэффициенте потерь 0,85 потребуется около 85 Вт·ч:
18 × 4 / 0,85 ≈ 84,7 Вт·ч
Это значение рассчитано для верхнего предела 18 Вт. При обычной домашней нагрузке около 8 Вт для четырех часов работы потребуется приблизительно 37,6 Вт·ч:
8 × 4 / 0,85 ≈ 37,6 Вт·ч
Это ориентир для запаса энергии батареи, а не требование к выходной мощности ИБП. Мощность по-прежнему рассчитывается отдельно — по суммарной нагрузке с запасом 20–30%.
Как подключить и проверить ИБП для роутера
- Отключите оборудование и еще раз сравните напряжение, полярность и размеры штекеров. Переключатели напряжения на ИБП установите в нужное положение до подключения роутера и ONU.
- Подключите ИБП к электросети штатным кабелем или адаптером.
- Соедините выходы ИБП с роутером и ONU подходящими комплектными кабелями, после чего включите оборудование.
- Дождитесь загрузки роутера и появления доступа к интернету. Убедитесь, что индикатор ИБП показывает наличие внешнего питания и зарядку батареи.
- Имитируйте отключение: выньте вилку питания ИБП из розетки, не отсоединяя от него роутер и ONU. Оборудование не должно перезагрузиться, а интернет-соединение — прерваться.
- Оставьте систему под наблюдением на 15–30 минут. Небольшой нагрев допустим, но горячий корпус, посторонний запах, необычный шум или повторные отключения — повод сразу прекратить тест.
- Верните питание и убедитесь, что ИБП начал заряжать аккумулятор, а роутер и ONU продолжили работать без перезапуска.
Первый тест лучше проводить днем и не оставлять новое устройство без присмотра. Такая проверка покажет, насколько стабильно ИБП переключается на батарею, но не подтвердит наличие резерва у провайдера. Чтобы оценить реальное время автономной работы, проведите отдельный тест с полностью заряженным аккумулятором и засеките, сколько проработает именно ваша связка оборудования.
Частые ошибки при выборе
Питают только роутер. Домашняя сеть Wi-Fi остается активной, но доступа к интернету нет, если ONU, модем или другое оборудование рядом с роутером остается без питания.
Не проверяют резерв провайдера. Даже правильно подобранный ИБП для роутера не поможет, если узел оператора обесточивается вместе с электросетью.
Путают Input и Output, напряжение и ток. Для выбора ИБП нужны параметры Output штатного адаптера. Напряжение должно совпадать, а допустимый ток выхода может быть равен или выше потребности устройства.
Смотрят только на форму штекера. Внешне одинаковые разъемы могут отличаться размером или полярностью.
Сравнивают только мА·ч. Для сравнения запаса энергии нужны Вт·ч, иначе большая цифра на упаковке может создать ложное впечатление.
Берут мощность без запаса. Работа на пределе повышает вероятность перегрузки, особенно при подключении нескольких устройств.
Не проверяют автоматическое переключение. Обычный power bank может прервать питание в момент отключения или восстановления электричества.
Покупают классический ИБП с выходом 220 В только ради роутера. Такое решение работает, но обычно занимает больше места и стоит дороже.
Чек-лист перед покупкой
- Провайдер подтвердил наличие резерва сети по вашему адресу.
- Определено, какое оборудование нужно питать: роутер, ONU/ONT, модем или другие устройства.
- Для каждого устройства выписаны напряжение и ток из строки Output штатного адаптера.
- Проверены полярность, размер штекера, комплектные кабели и переходники.
- Выходов достаточно, а каждый из них обеспечивает нужное напряжение и допустимый ток.
- Общая мощность нагрузки рассчитана с запасом 20–30%.
- Запас энергии оценен в Вт·ч, а время автономной работы рассчитано с учетом потерь.
- Проверены автоматическое переключение, основные защиты и время полной зарядки аккумулятора.
- Для PoE подтверждены необходимое напряжение и совместимый способ подачи питания.
Вывод
Подходящий ИБП для роутера — не обязательно самый мощный или самый емкий. Главное, чтобы его выходы соответствовали каждому подключаемому устройству по напряжению и разъемам, а мощности с запасом хватало для общей нагрузки. Емкость батареи при этом должна обеспечивать необходимое время автономной работы.
После проверки этих параметров можно перейти в каталог ИБП для роутеров на Brain и выбрать подходящую модель.
