Опис

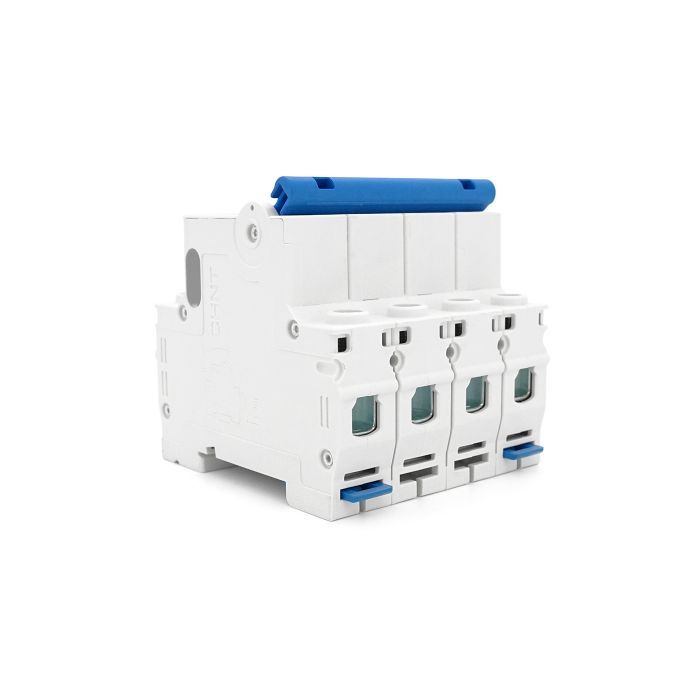

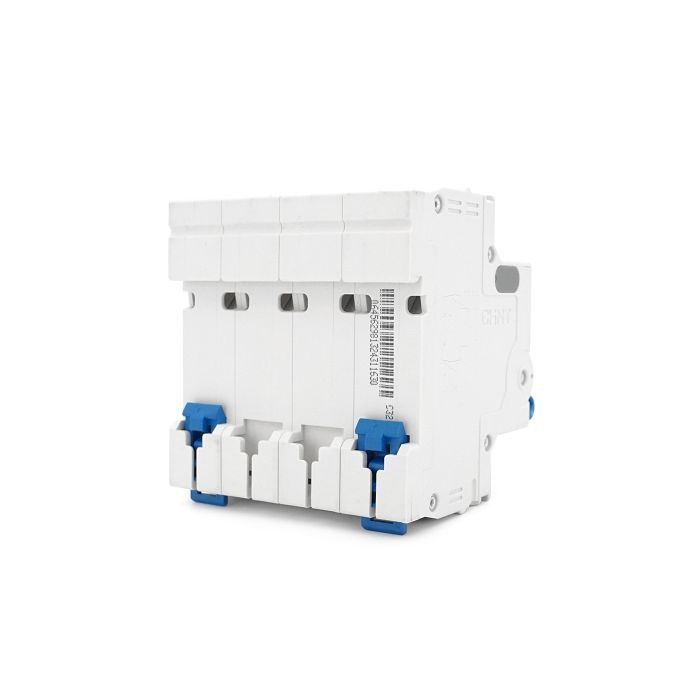

Автоматичний вимикач CHINT NXB-63 4P C63 є чотириполюсним модульним пристроєм захисту, призначеним для повного відключення трьох фаз і нульового дроту в електричних ланцюгах. Пристрій розрахований на номінальний струм 63А та забезпечує захист проводки та обладнання від перевантажень та коротких замикань. Характеристика спрацьовування "C" оптимальна для застосування у побутових та комерційних електромережах.

Характеристики:
- Тип пристрою: автоматичний вимикач
- Серія: NXB-63
- Модель: 4P C63
- Номінальний струм: 63А
- Кількість полюсів: 4P
- Характеристика спрацьовування: C
- Номінальна напруга: 230/400В
- Вимикальна здатність: 6кА
- Робоча частота: 50Гц
- Механічна зносостійкість: 20000 циклів
- Електрична зносостійкість: 10000 циклів
- Ступінь захисту: IP20
- Спосіб монтажу: DIN-рейка 35мм
- Підключення провідників: гвинтові затискачі
- Ширина модуля: 4 модулі (72мм)
- Температурний діапазон: від -25°C до +55°C

Пристрій призначений для:
- вступних розподільчих щитів будівель
- Захисту трифазних силових ліній
- систем з необхідністю повного відключення нульового дроту
- Харчування потужного обладнання до 13,2 кВт.
- Трифазних верстатів та виробничого обладнання
- Систем вентиляції та кондиціювання
- Електричних котлів та водонагрівачів
- Комерційних та промислових освітлювальних систем

Відповідність перерізу кабелю:
- Мідний кабель: ≥16мм²
- Максимальне навантаження: ≤13200Вт
- Рекомендується для: головних вступних автоматів та потужних споживачів

Переваги:
- Повне відключення всіх провідників (L1, L2, L3, N)
- Надійний захист від перевантажень та коротких замикань
- Гвинтові затискачі для безпечного підключення
- Сумісність із стандартними DIN-рейками
- Чітка індикація положення увімкнено/вимкнено
- Швидке спрацювання при аварійних ситуаціях
- Компактна конструкція
- Простота встановлення та обслуговування

Двокомпонентна дугогасна камера забезпечує ефективне гасіння електричної дуги. Біметалічний розчіплювач гарантує точне спрацьовування під час навантаження. Електромагнітний розчіплювач забезпечує миттєве вимкнення при коротких замиканнях.

Монтаж та підключення:
Монтаж стандартної DIN-рейки 35мм. Підключення проводів перетином до 35 мм. Рекомендований момент затягування: 3,0-3,5 Н·м. Можливе підключення мідних та алюмінієвих провідників.

Цей автоматичний вимикач забезпечує надійний захист трифазних електричних кіл і рекомендується для використання як вступного пристрою у житлових, комерційних та промислових будівлях з підвищеними вимогами до потужності.
