Опис

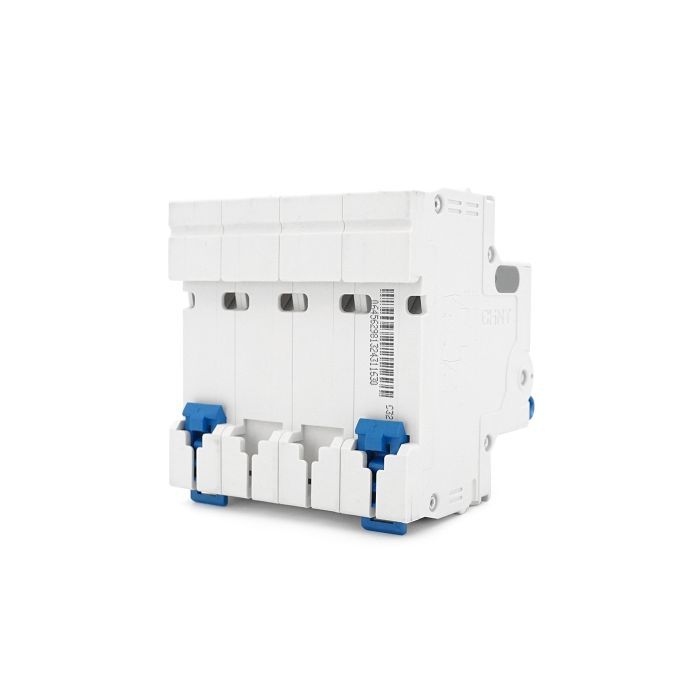

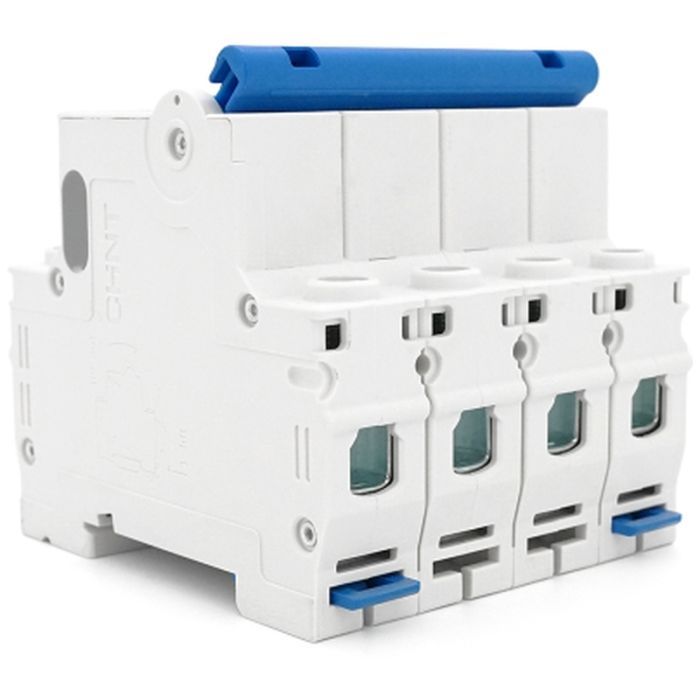

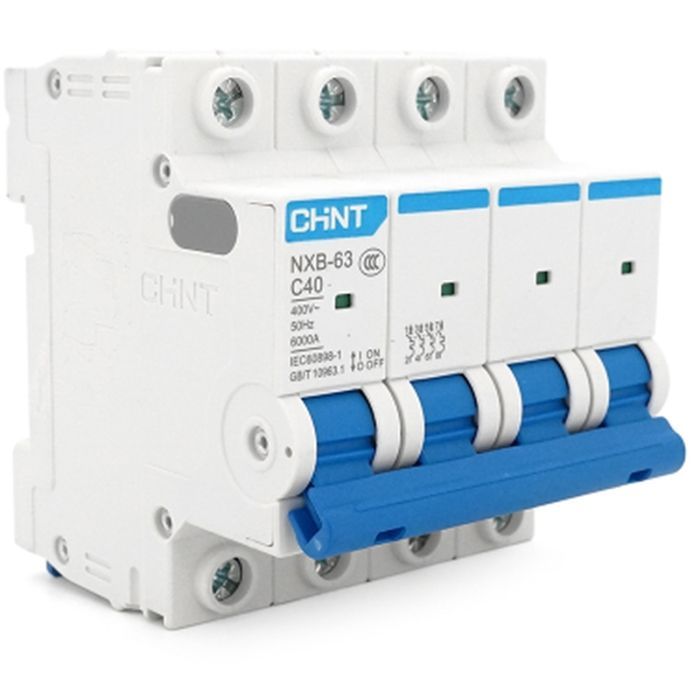

Автоматичний вимикач CHINT NXB-63 4P C40 є чотириполюсним модульним пристроєм захисту, призначеним для повного відключення трьох фаз і нульового дроту в електричних ланцюгах. Пристрій розрахований на номінальний струм 40А та призначений для захисту проводки та обладнання від перевантажень та коротких замикань. Характеристика спрацьовування "C" забезпечує оптимальний захист для побутових та комерційних застосувань.

Характеристики:
- Тип пристрою: автоматичний вимикач
- Серія: NXB-63
- Модель: 4P C40
- Номінальний струм: 40А
- Кількість полюсів: 4P
- Характеристика спрацьовування: C
- Номінальна напруга: 230/400В
- Вимикальна здатність: 6кА
- Робоча частота: 50Гц
- Механічна зносостійкість: 20 000 циклів
- Електрична зносостійкість: 10 000 циклів
- Ступінь захисту: IP20
- Спосіб монтажу: DIN-рейка 35мм
- Підключення провідників: гвинтові затискачі
- Ширина модуля: 4 модулі (72мм)
- Температурний діапазон: -25°C до +55°C

Пристрій призначений для:
- вступних щитів житлових та комерційних будівель
- Захисту трифазних ланцюгів живлення
- систем з обов`язковим відключенням нульового дроту
- Ланцюг з потужним обладнанням до 8,8 кВт.
- Електричних плит та варильних панелей
- Трифазних кондиціонерів та систем вентиляції
- виробничого обладнання малої потужності
- освітлювальних систем промислових приміщень

Відповідність перерізу кабелю:
- Мідний кабель: ≥10мм²
- Максимальне навантаження: ≤8800Вт
- Рекомендується для: потужних споживачів та вступних ліній

Переваги:
- Повне відключення всіх провідників (L1, L2, L3, N)
- Захист від перевантажень та коротких замикань
- Гвинтові затискачі для надійного підключення
- Сумісність із стандартними DIN-рейками
- Чітка індикація положення увімкнено/вимкнено
- Швидке спрацювання при аварійних ситуаціях
- Компактна конструкція
- Простота встановлення та обслуговування

Двокомпонентна дугогасна камера забезпечує ефективне гасіння дуги. Біметалічний розчіплювач гарантує точне спрацьовування під час навантаження. Електромагнітний розчіплювач забезпечує миттєве вимкнення при коротких замиканнях.

Монтаж стандартної DIN-рейки 35мм. Підключення проводів перетином до 25 мм. Рекомендований момент затягування: 2,5-3,0 Н·м. Можливе підключення як мідних, так і алюмінієвих провідників.

Цей автоматичний вимикач забезпечує надійний захист трифазних електричних кіл і рекомендується для використання як вступний пристрій у житлових та комерційних будівлях.
