Опис

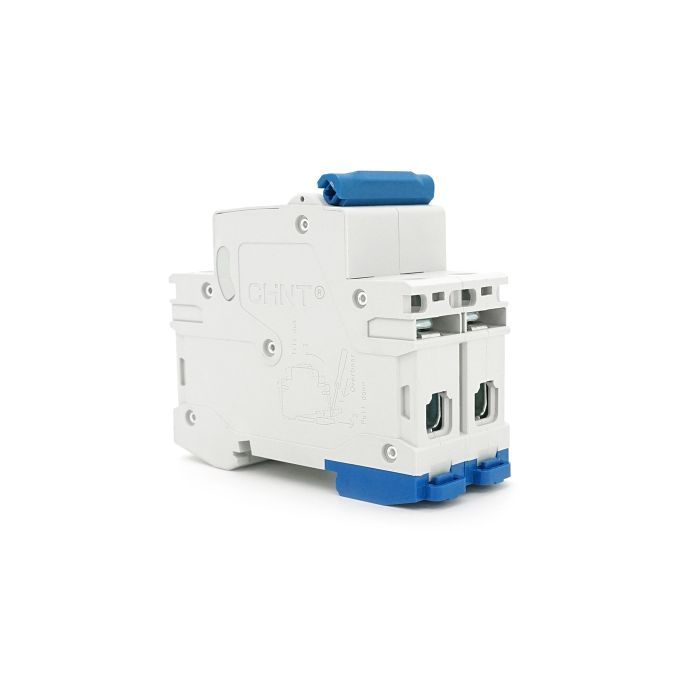

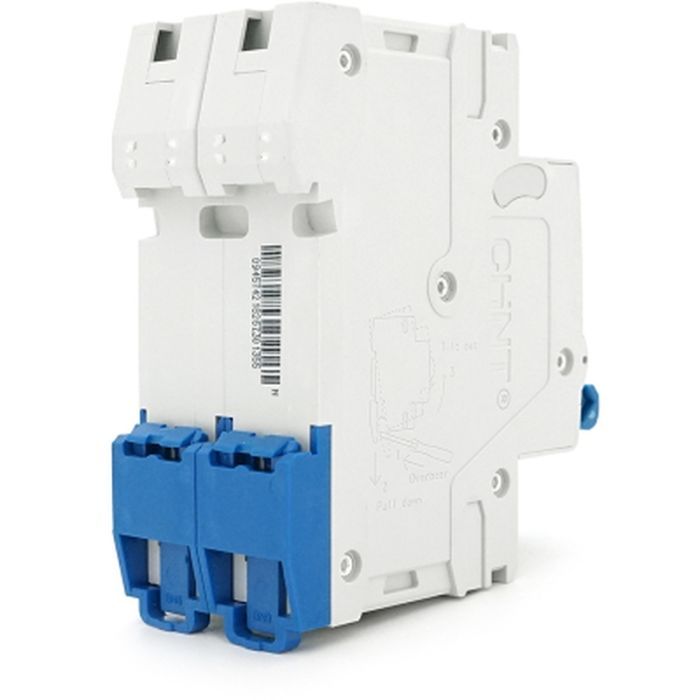

Двополюсний модульний автоматичний вимикач постійного струму NB1-63DC призначений для захисту електричних ланцюгів постійного струму номінальним струмом 6А від перевантажень і коротких замикань. Пристрій монтується на стандартну DIN-рейку та забезпечує одночасне відключення обох полюсів у разі аварійних ситуацій.

Вимикач характеризується час-струмової характеристикою типу C, що означає його застосування для ланцюгів зі змішаним навантаженням і помірними пусковими струмами. Тепломагнітний розчіплювач забезпечує надійний захист: тепловий елемент від навантажень, електромагнітний - від струмів короткого замикання. Конструкція передбачає візуальну індикацію положення контактів та надійне кріплення у розподільчих щитах.

Пристрій може бути використаний для:
• Захист ланцюгів фотоелектричних систем та сонячних електростанцій
• Забезпечення безпеки систем телекомунікації та зв`язку
• Захист ланцюгів керування промисловим обладнанням постійного струму
• Застосування в зарядній інфраструктурі для електромобілів
• Захист ланцюгів аварійного та резервного живлення

Характеристики:
• Тип: автоматичний вимикач постійного струму
• Серія: NB1-63DC
• Кількість полюсів: 2P
• Номінальний струм: 6А
• Час-струмова характеристика: C
• Номінальна напруга: 500 В постійного струму
• Здатність, що вимикає: 6 кА
• Спосіб встановлення: на DIN-рейку 35 мм
• Габаритні розміри: 86×36×49,5 мм
• Тип розчеплювача: тепломагнітний
• Ступінь захисту: IP20
• Виробник: CHINT
