Опис

Професійне рішення для безперебійного живлення

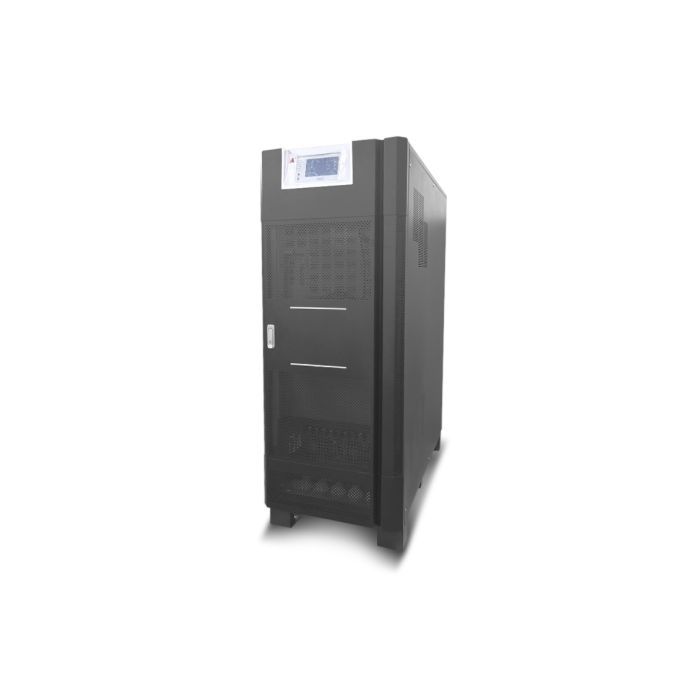

ДБЖ RITAR GP-33-10KVA – це високонадійне джерело безперебійного живлення (ДБЖ) з технологією подвійного перетворення (Online), що забезпечує чисту синусоїдальну вихідну потужність для критично важливого обладнання. Ідеально підходить для серверів, телекомунікаційних систем, медичного обладнання (крім життєзабезпечення), промислових контролерів та інших пристроїв, які потребують стабільного живлення.

Ключові особливості:
- Тип ДБЖ: Online (подвійне перетворення) з нульовим часом перемикання.
- Потужність: 10 кВА/8 кВт.
- Вхідна напруга: 3 фази (208/380/400/480 ±20%), автоматичне розпізнавання частоти 50/60 Гц.
- Вихідна напруга: 3 фази з чистою синусоїдою.
- ККД: >92% в режимі інвертора до 98% в ECO-режимі.
- Захист: Повний комплект апаратних та програмних механізмів, включаючи придушення імпульсних перешкод, захист від перевантажень та короткого замикання.

Характеристики:

1.Електричні параметри:
• Вхід:
- Напруга: 3×208/380/400/480 ±25% (автоматичний діапазон)
- Частота: 42/58 Гц ±10% (автопідстроювання)
- Кількість фаз: 3 фази
- Коефіцієнт потужності: ≥0.98
- THD (вхідний): <5% при повному навантаженні
- Пусковий струм: <150% від номіналу

• Вихід:
- Напруга: 3×208/380/400/480 ±25% (автоматичний діапазон)
- частота: 50/60 Гц ±0.1% (синхронізація з мережею або автономний режим)
- Потужність: 10 кВА/8 кВт (активне навантаження при PF=0.8)
- Форма сигналу: Чиста синусоїда (THD <2% для лінійного навантаження)
- Перевантажувальна здатність:
- 125% - 10 хвилин
- 150% - 1 хвилина
- 200% - 30 секунд
- 1000% - 16 мс (імпульсне навантаження)
- ККД:
- 92% (режим інвертора)
- 98% (ECO-режим)

2. Акумуляторна система
- Тип АКБ: Зовнішні VRLA (свинцево-кислотні, герметичні)
- Номінальна напруга: 384 В DC
- Діапазон напруги: 300–480 В (регульований)
- Кількість елементів: 32 шт. (стандартно)
- Зарядний струм: 10-15% від ємності АКБ
- Час заряду: 4-8 годин до 90% ємності
- глибина розряду (DoD): 80% (рекомендується не більше 50% для продовження терміну служби)
- Температурна компенсація заряду: ±3 мВ/°C/елемент

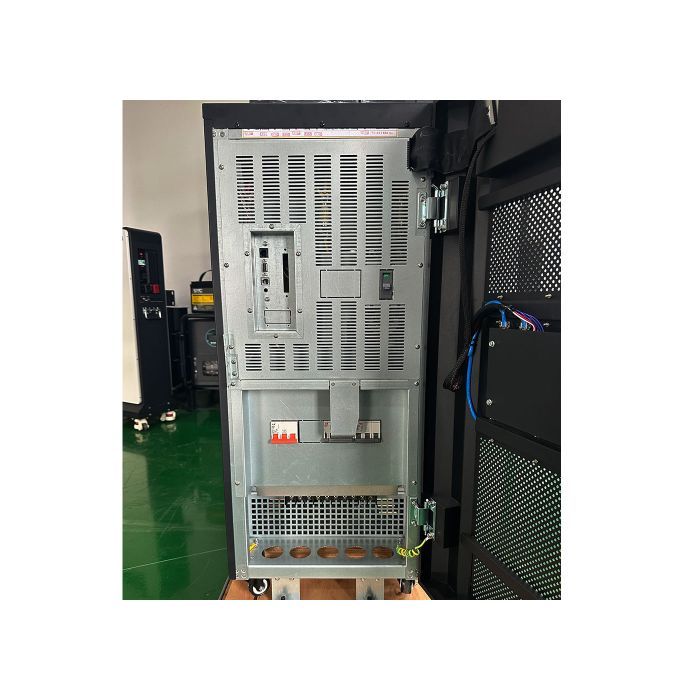

- Підключення:
- Клеми "+" та "–" на задній панелі
- Перетин кабелю: 35 мм² (хв.)
- Захист: DC-автомат на стороні ДБЖ

3. Перехідні характеристики
- Час перемикання на батареї: 0 мс
- Час зворотного перемикання: <4 мс
- Допустимий провал напруги: До 100% (повне пропадання мережі)

4. Захисні функції
• Апаратні:

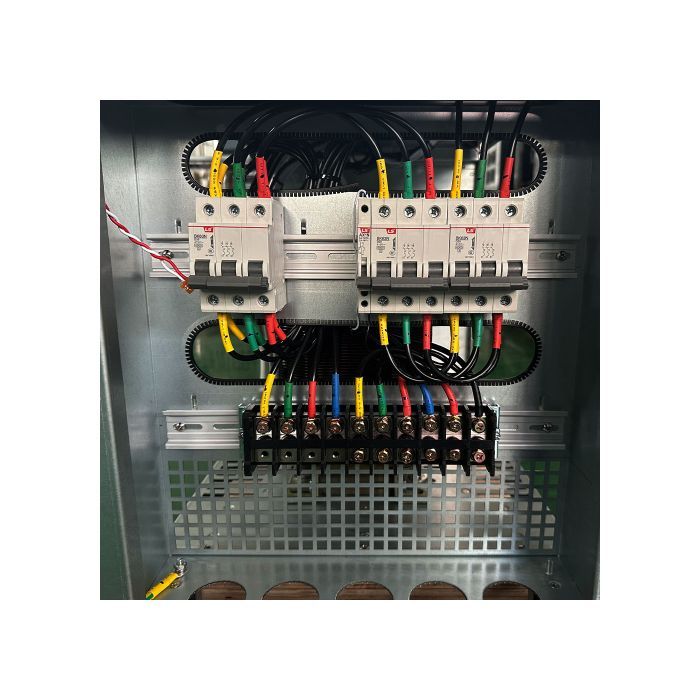

- Вхідний/вихідний автомати

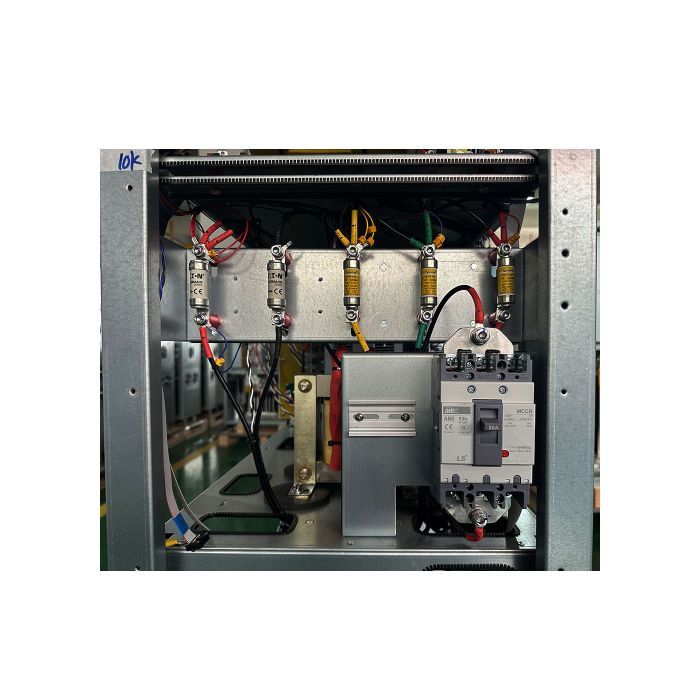

- DC-запобіжники
- Обмежувач перенапруг (20 кА, 1.5 кВ)
- Захист від перегріву (відключення при +55 ° C)

• Програмні:
- Глибока розрядка АКБ (відключення при 1.75 В/елемент)
- Контроль дисбалансу фаз (>50% різниці струмів)
- Захист від зворотного струму (реверс потужності)

5. Інтерфейси та управління

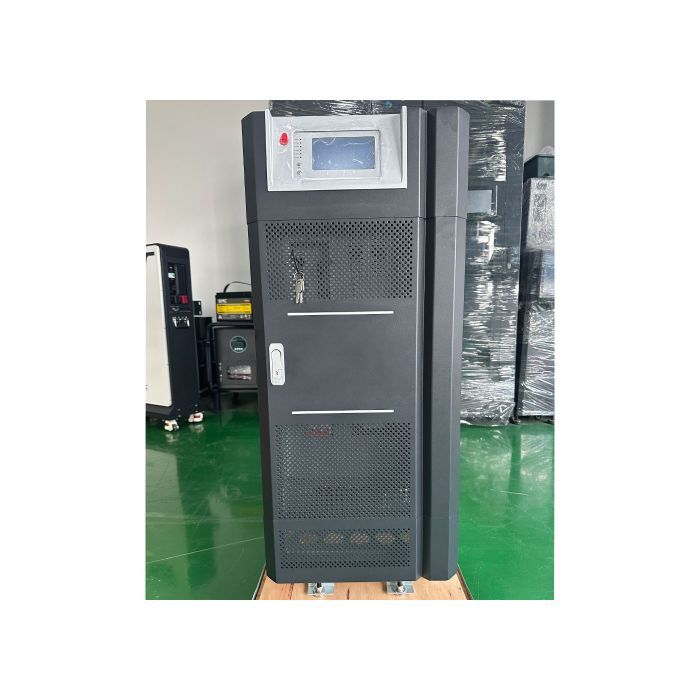

• Дисплей: 5" LCD сенсорний (відображення):
- Вхідна/вихідна напруга
- Струм навантаження по фазах
- Частота
- рівень заряду АКБ (%)
- Температура всередині корпусу

• Порти:
- RS232 (управління + моніторинг)
- RJ-45 (опціональний SNMP-адаптер)
• ПЗ: Підтримка PowerShield (Windows/Linux)

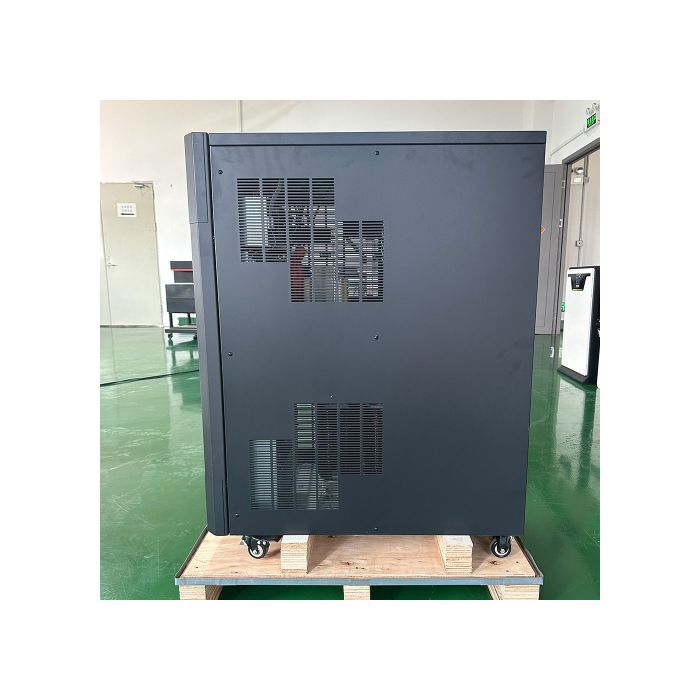

6. Механічні параметри
- Габарити (Ш×Г×В): 830×802×1050 мм
- Вага: 153 кг (без АКБ)

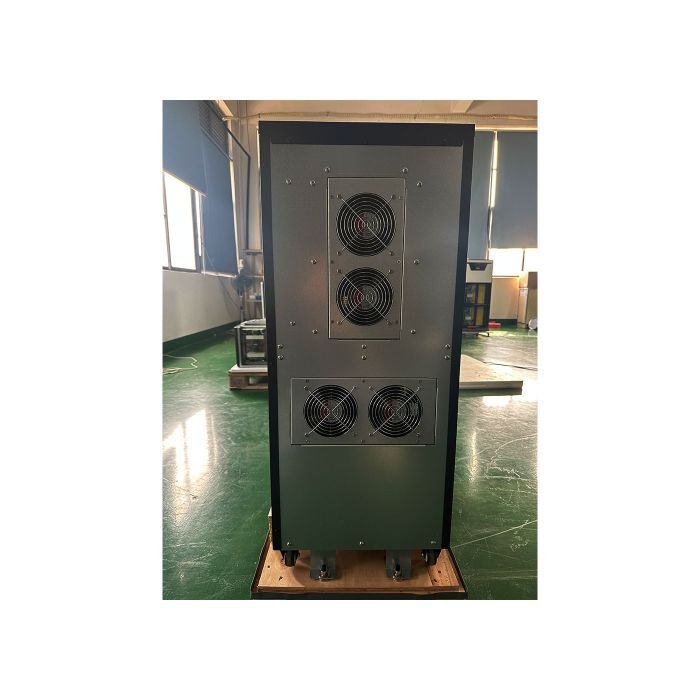

- Охолодження: Примусове, 2 вентилятори з N+1 резервуванням
- рівень шуму: <60 дБ на відстані 1 м

7. Умови експлуатації
• Температура:
- Робота: 0...+40°C
- Зберігання: –20...+60°C
- Вологість: 0-95% (без конденсату)
- Висота: До 1700 м без втрати потужності

8. Сумісність із генераторами
- Рекомендований генератор: 1.5× від потужності ДБЖ (15 кВА)
- THD генератора: Допускається до 15%

Рекомендації щодо встановлення
• Батареї:
- Мінімальна ємність: 100 Ач (для 15 хв резерву)
• Кабелі:
- Мідь, переріз ≥35 мм² (довжина до 5 м)
- захисна гофра для DC-ліній
• Оточення:
- Відступ від стін: 30 см (вентиляція)
- Заборонено розміщення поряд з опалювальними приладами

Застосування:
ДБЖ RITAR GP33-10KVA використовується в:
- ЦОДах та серверних – для захисту IT-інфраструктури.
- Промисловості – харчування ЧПК, систем автоматизації.
- Медиці – підтримка діагностичного обладнання.
- телекомунікаціях – забезпечення роботи базових станцій.

Чому вибирають RITAR GP-33?
✅ True Online – 100% захист від стрибків напруги.
✅ Гнучкість – підтримка зовнішніх АКБ будь-якої ємності.
✅ Простота обслуговування — модульна конструкція та гаряча заміна компонентів.
✅ Відповідність стандартам – захист UL та IEC.

Важливо: Встановлення та підключення батарей слід виконувати кваліфікованим персоналом!
