Опис

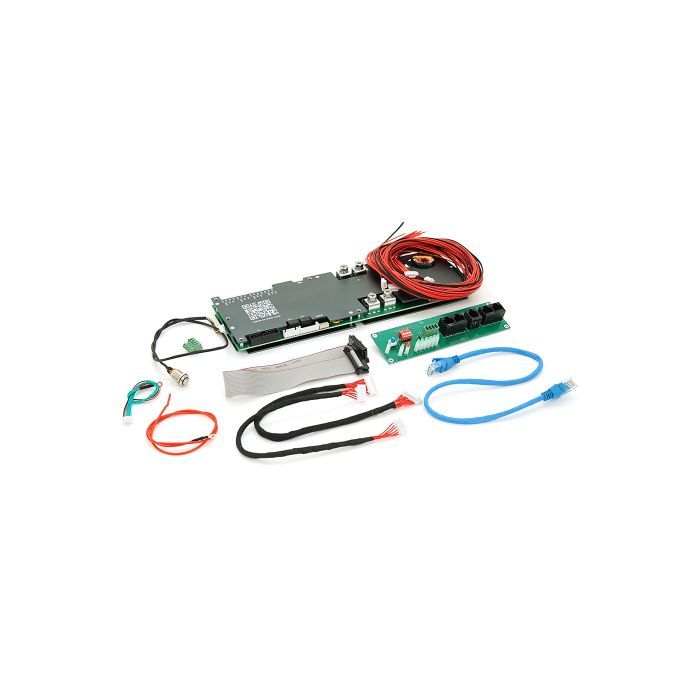

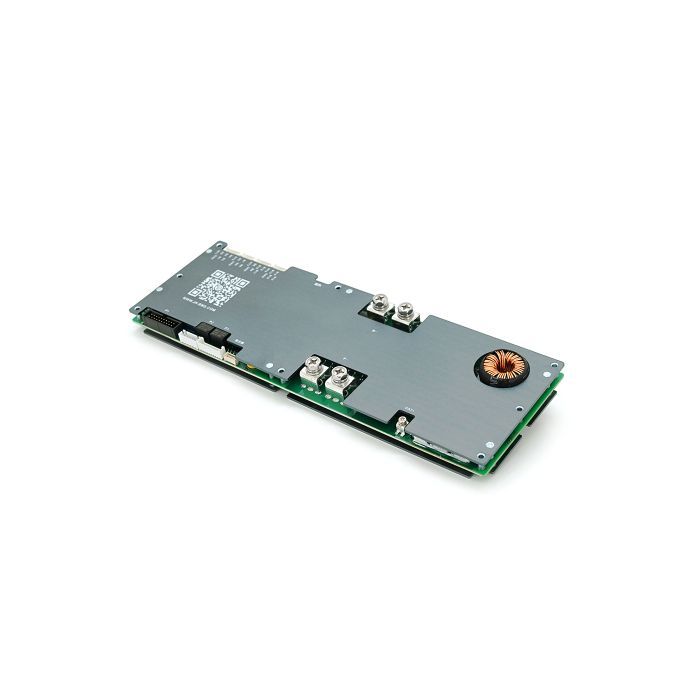

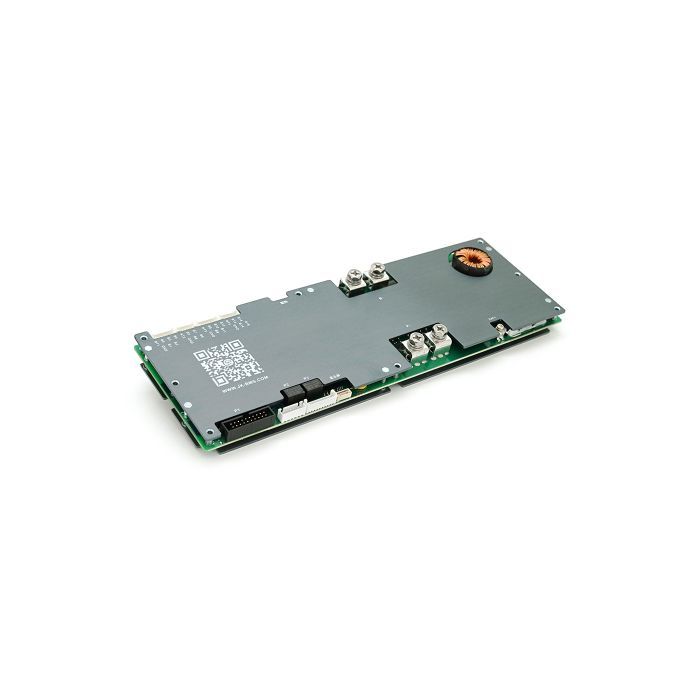

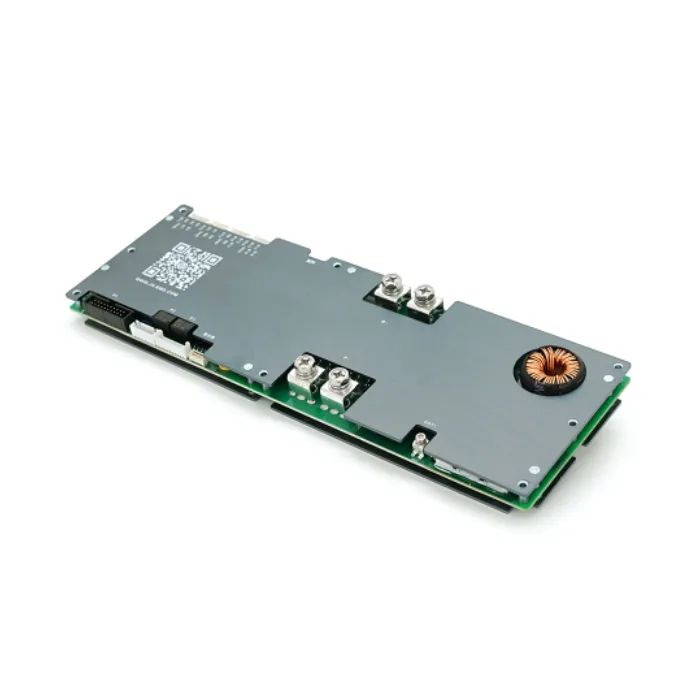

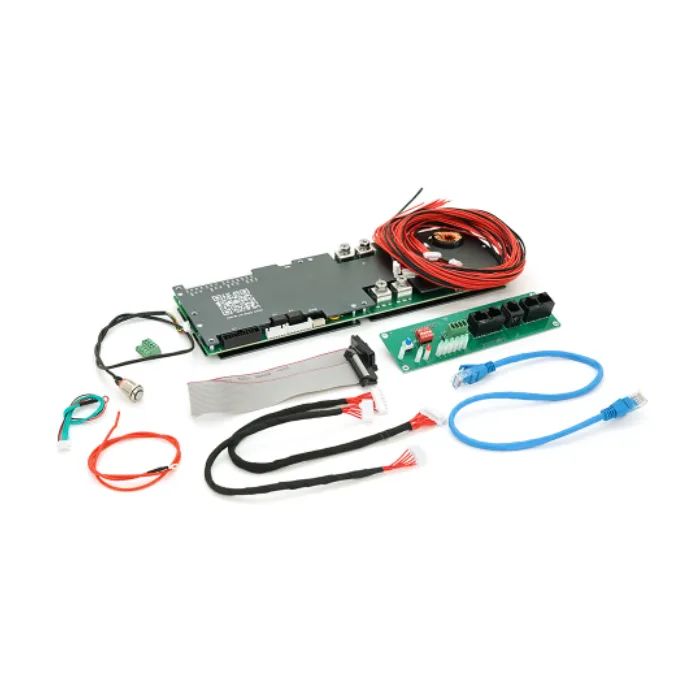

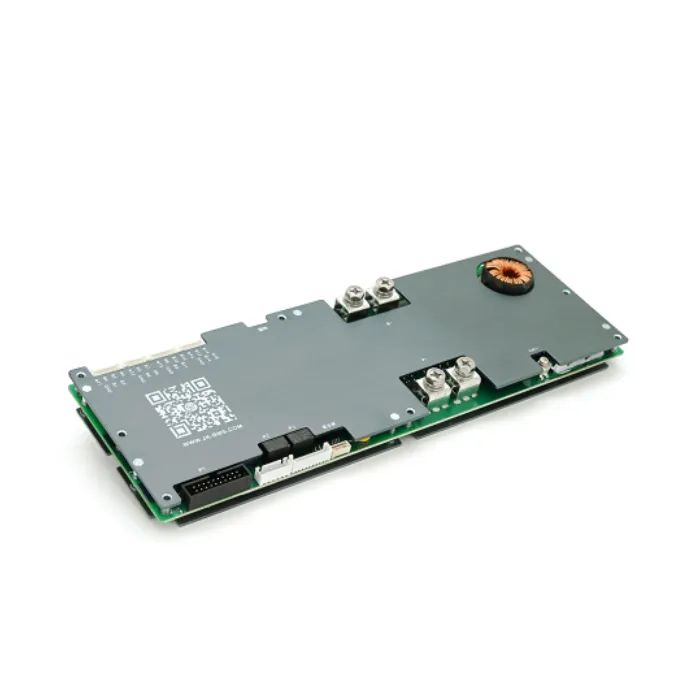

BMS плата JK-PB2A16S15P 150A з активним балансуванням 2A — це інтелектуальна система керування акумулятором (Smart BMS), призначена для безпечної та ефективної роботи збірок Li-Ion, LiFePO4 та LTO. Плата забезпечує повний контроль над зарядом, розрядом та балансуванням елементів, збільшує термін служби акумулятора та підвищує стабільність усієї енергосистеми.

Дана BMS ідеально підходить для складання акумуляторів 24В, 36В і 48В, що використовуються в сонячних електростанціях, системах резервного живлення, електромобілях, ДБЖ, інверторних системах та автономних енергетичних рішеннях. Завдяки підтримці протоколів CAN, RS485, RS232 та UART, плата легко інтегрується з інверторами та системами зберігання енергії.

Активний балансир зі струмом 2А працює постійно, вирівнюючи напругу між осередками. Це дозволяє максимально ефективно використовувати ємність акумулятора, запобігає деградації елементів та знижує втрати енергії. Вбудований Bluetooth-модуль дає можливість моніторингу та керування через мобільний додаток на iOS та Android, а також підключення до ПК для розширеного налаштування.

Система оснащена багаторівневим захистом: від короткого замикання, перезаряджання, перерозряджання, перевантаження по струму і перегріву. Додатково реалізовано контроль температури з можливістю керування нагрівачем акумулятора, що є особливо актуальним при експлуатації в холодних умовах.

Плата оснащена світлодіодною індикацією, яка відображає рівень заряду та стан акумуляторної складання, а також підтримує підключення зовнішнього інформаційного дисплея. Високоточна система вимірювання напруги та струму забезпечує стабільну та надійну роботу всієї системи.

BMS JK-PB2A16S15P вирішує ключові завдання:

* захист акумуляторної збірки від пошкоджень та аварійних режимів
* Збільшення терміну служби акумуляторів за рахунок активного балансування
* Точний контроль параметрів батареї в реальному часі
* інтеграція з інверторами та системами зберігання енергії
* віддалений моніторинг через Bluetooth та ПК

Підходить для:

* Складання LiFePO4 і Li-Ion акумуляторів для сонячних систем
* резервних систем харчування та ДБЖ
* електротранспорту та автономних пристроїв
* DIY акумуляторних проектів та модернізації існуючих батарей

Основні переваги:

* активне балансування 2А для вирівнювання осередків та збільшення ресурсу акумулятора
* Підтримка Li-Ion, LiFePO4 та LTO акумуляторів
* номінальний струм 150А та високий піковий струм до 300А
* інтеграція з інверторами через CAN, RS485, RS232 та UART
* Bluetooth управління через мобільний додаток
* 4 датчики температури та захист MOSFET
* інтелектуальне управління зарядом та розрядом
* можливість підключення нагрівача акумулятора
* Світлодіодна індикація стану та рівня заряду
* Збереження історії подій (до 1000 записів)
* ізольований ланцюг живлення для підвищення безпеки

Характеристики

• Модель: PB2A16S15P
• Тип пристрою: Smart BMS з активним балансиром
• Підтримувані акумулятори: Li-Ion/LiFePO4/LTO
• Кількість комірок Li-Ion: 7S–16S
• Кількість комірок LiFePO4: 8S–16S
• Кількість осередків LTO: 14S
• Тип балансу: активний
• Струм балансування: 2 А
• Номінальний струм заряду: 150 А
• Номінальний струм розряду: 150 А
• Піковий струм розряду (до 2 хвилин): 300 А
• Опір MOSFET: 0,65 мΩ
• Регульований захист струму: 10–150 А
• Напруга одного осередку: 1–5 В
• Точність вимірювання напруги: ±5 мВ
• Захист від перезаряджання: регульований
• Захист від перерозряду: регульований
• Час спрацьовування захисту струму: 2–120 сек.
• Кількість датчиків температури: 4
• Захист за температурою: є
• Захист від короткого замикання: є
• Вимірювання ємності акумулятора: підтримується

Комунікації та управління
• Bluetooth: підтримка Android та iOS
• Інтерфейси: RS232/RS485/CAN/UART
• Підключення до ПК: підтримується
• Підключення дисплея: підтримується

Додаткові параметри
• Світлодіодна індикація: є
• Підключення нагрівача акумулятора: є
• Зберігання історії подій: до 1000 записів
• Тип підключення осередків: загальний порт

Габарити та умови експлуатації
• Розміри: 162×102×20 мм
• Робоча температура: −30…+70 °C

BMS плата JK-PB2A16S15P 150A - це надійна основа для створення сучасних акумуляторних систем з високим рівнем безпеки, точним контролем та максимальною ефективністю використання енергії.
