В приборе компактного размера Multitest MO1235N совмещены целых пять функций. По-настоящему универсальный прибор для конвергентных сетей передачи данных, которые сочетают в себе волоконно-оптические сети и «медные» сети на основе симметричного кабеля «витая пара».

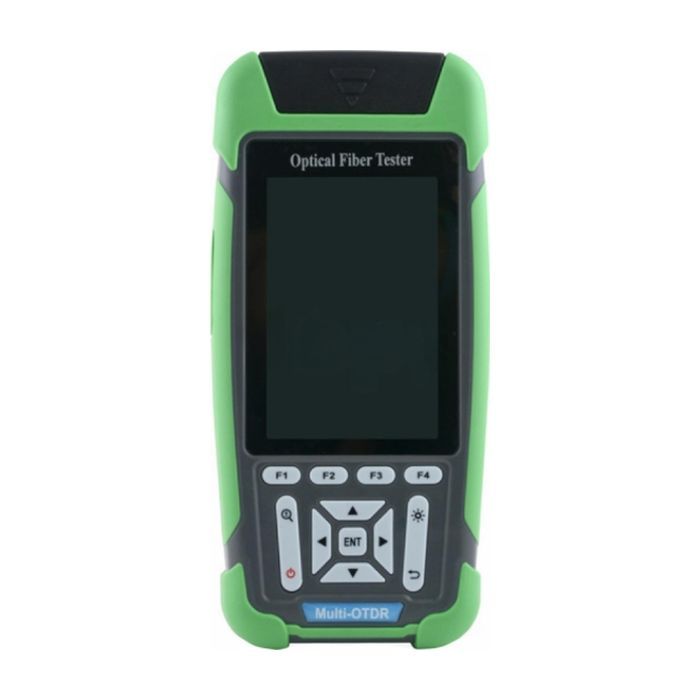

Основная функция – оптический рефлектометр с динамическим диапазоном 26дБ на длине волны 1310 нм и 24 дБ на 1550 нм. Это позволит пользователю измерять оптические линии до 60 км, с последующим сохранением результатов на внутреннюю память или microSD. У прибора имеется цветной 3.5” LCD дисплей, на котором можно увеличить интересующее событие рефлектограммы. При необходимости, прибор сможет представить оптическую линию в виде структурной схемы с ключевыми точками (Event Map) на основании измеренных событий.

Для измерений вносимого затухания или уровня сигнала в оптической линии в приборе имеются измеритель мощности и источник излучения.

Измеритель мощности калиброван на длины волн 850, 980, 1300, 1310, 1490, 1550, 1625 и 1650 нм. Высокий верхний уровень диапазона измерений -50…+26 дБм, позволяет использовать прибор для поверки с мощных оптических сигналов, например в сетях оптического кабельного ТВ. Измеритель, при необходимости, возможно откалибровать по эталонному уровню.

Источник излучения на 2 длины волны 1310 и 1550 нм с возможностью модуляции частотами 270, 330, 1000 и 2000 Гц.

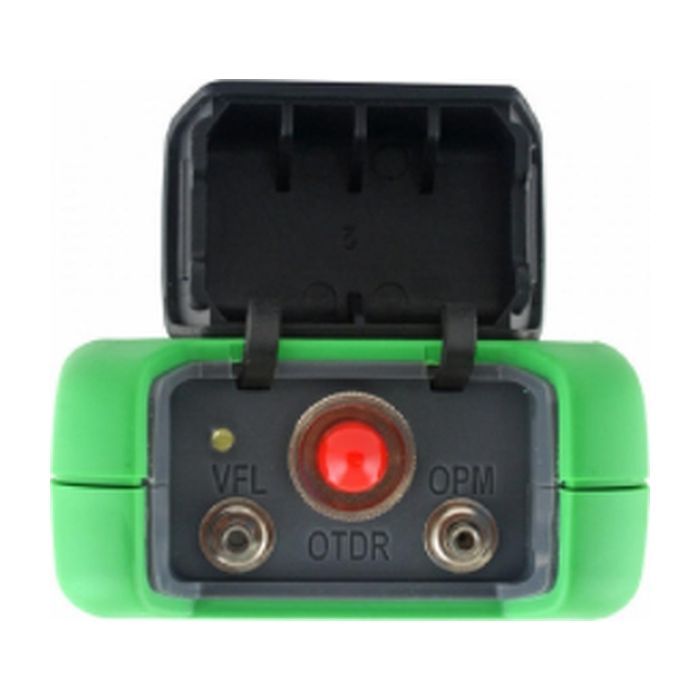

Для визуального обнаружения дефектов или идентификации ОВ, прибор оснащен источником видимого излучения (VFL) – красный свет с длиной волны 650 нм.

При переходе от оптической части сети к проводке на витой паре, тестер позволяет не только проверить правильность распиновки в коннекторах и наличие обрывов, но и длину медного кабеля. А наличие в комплекте трассопоискового щупа позволяет проверить прохождение трассы кабеля (Tracker) при скрытой проводке, локализовать места обрывов.

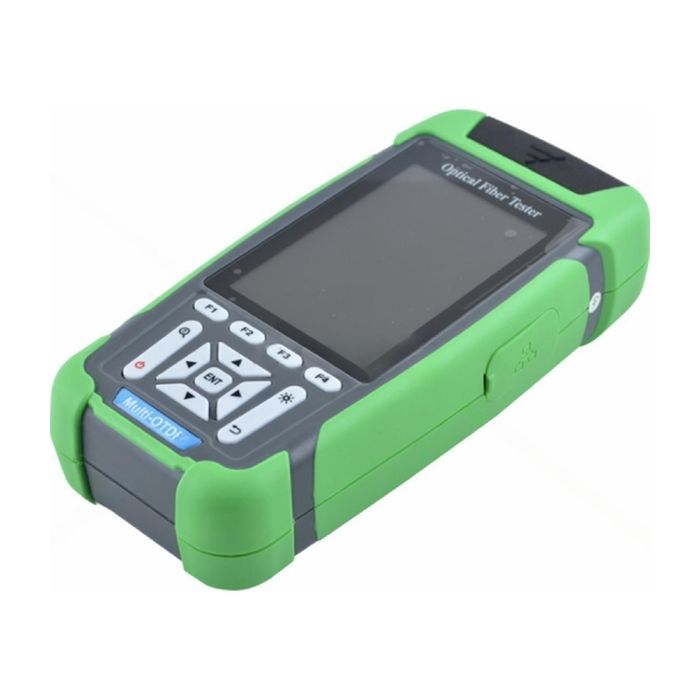

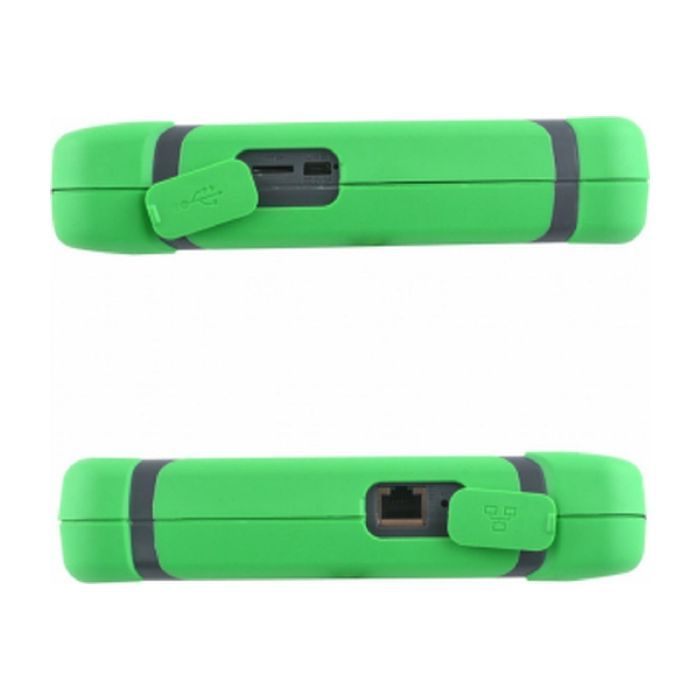

Рефлектометр компактен, выполнен в прорезиненном корпусе, разъемы защищены от загрязнения и попадания влаги заглушками. Показания на дисплее хорошо видны в темноте, а светодиодный фонарик поможет, при необходимости, в плохо освещенном месте. Питается прибор от Li-Ion аккумулятора 4000 мА*ч. Зарядка аккумулятора производится через порт microUSB.

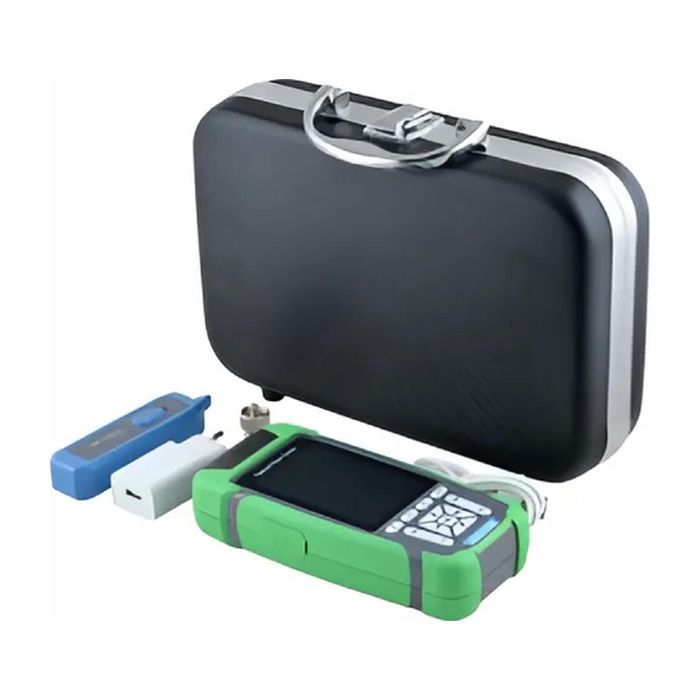

Оригинальной особенностью данного изделия является его поставка в удобном кейсе. Прочный пластиковый корпус кейса с алюминиевыми накладками, стальная ручка и замковая защелка, пластиковые ножки для вертикальной установки. Все части комплекта уложены в пазах полипропиленовой вставки на дне кейса. Таким образом, кроме эстетических преимуществ получается выигрыш в эргономике, удобстве хранения комплектующих и дополнительной механической защите прибора.

Основные особенности:

• Компактные размеры и малый вес;
• Рабочие длины волн рефлектометра 1310 и 1550 нм
• Динамический диапазон 26/24 дБ;
• Наличие измерителя оптической мощности;
• Наличие излучателя 1310 и 1550 нм;
• Наличие излучателя видимой длины волны 650 нм (VFL);
• Возможность измерения длины витой пары;
• Тестирование распиновки витой пары с помощью пассивного блока удаленного конца (в комплекте);
• Автосохранение рефлектограмм;
• Построение изображения структурной схемы линии (Event Map);
• Возможность расширения памяти за счет SD карты;
• Подключение к ПК в режиме накопителя для передачи сохраненных рефлектограмм;
• Компактный и удобный кейс для переноски и хранения.
