Описание

Профессиональное решение для бесперебойного питания

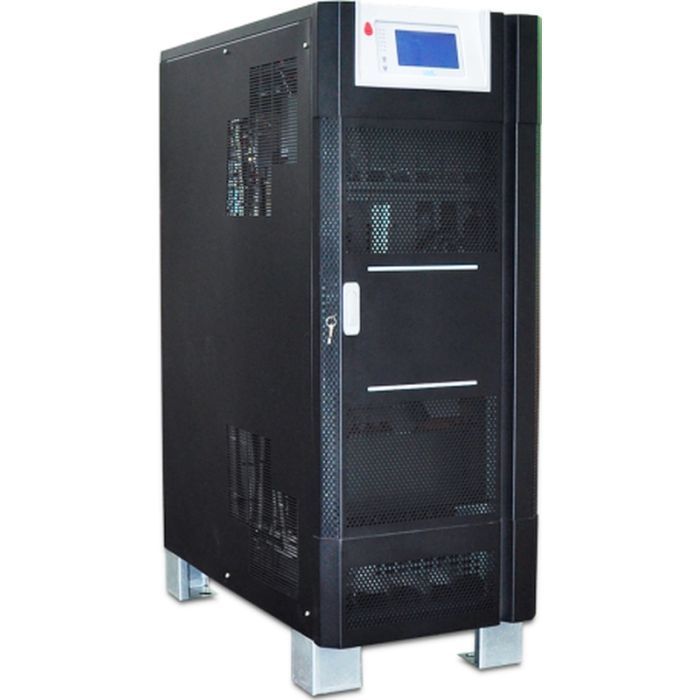

ИБП RITAR GP33-10KL — это высоконадежный источник бесперебойного питания (ИБП) с технологией двойного преобразования (Online), обеспечивающий чистую синусоидальную выходную мощность для критически важного оборудования. Идеально подходит для серверов, телекоммуникационных систем, медицинского оборудования (кроме жизнеобеспечения), промышленных контроллеров и других устройств, требующих стабильного электропитания.

Ключевые особенности:
- Тип ИБП: Online (двойное преобразование) с нулевым временем переключения.
- Мощность: 10 кВА / 8 кВт.
- Входное напряжение: 3 фазы (208/380/400/480 В ±20%), автоматическое распознавание частоты 50/60 Гц.
- Выходное напряжение: 1 фаза (настраиваемое, стандартно 220 В) с чистой синусоидой.
- КПД: >92% в режиме инвертора, до 98% в ECO-режиме.
- Защита: Полный комплект аппаратных и программных механизмов, включая подавление импульсных помех, защиту от перегрузок и короткого замыкания.

Характеристики:

1.Электрические параметры:
• Вход:
- Напряжение: 3×208/380/400/480 В ±25% (автоматический диапазон)
- Частота: 50/60 Гц ±10% (автоподстройка)
- Кол-во фаз: 3 фазы + нейтраль + земля
- Коэффициент мощности: ≥0.98
- THD (входной): <5% при полной нагрузке
- Пусковой ток: <150% от номинала

• Выход:
- Напряжение: 220 В ±1% (программируемое, другие значения по запросу)
- Частота: 50/60 Гц ±0.1% (синхронизация с сетью или автономный режим)
- Мощность: 10 кВА / 8 кВт (активная нагрузка при PF=0.8)
- Форма сигнала: Чистая синусоида (THD <2% для линейной нагрузки)
• Перегрузочная способность:
- 125% — 10 минут
- 150% — 1 минута
- 200% — 30 секунд
- 1000% — 16 мс (импульсная нагрузка)
• КПД:
- 92% (режим инвертора)
- 98% (ECO-режим)

2. Аккумуляторная система
- Тип АКБ: Внешние VRLA (свинцово-кислотные, герметичные)
- Номинальное напряжение: 384 В DC
- Диапазон напряжений: 300–480 В (регулируемый)
- Кол-во элементов: 32 шт. (стандартно), до 52 шт. (опционально)
- Зарядный ток: 10–15% от емкости АКБ
- Время заряда: 4–8 часов до 90% емкости
- Глубина разряда (DoD): 80% (рекомендуется не более 50% для продления срока службы)
- Температурная компенсация заряда: ±3 мВ/°C/элемент
• Подключение:
- Клеммы "+" и "–" на задней панели
- Сечение кабеля: 35 мм² (мин.)
- Защита: DC-автомат на стороне ИБП

3. Переходные характеристики
- Время переключения на батареи: 0 мс
- Время обратного переключения: <4 мс
- Допустимый провал напряжения: До 100% (полное пропадание сети)

4. Защитные функции
• Аппаратные:
- Входной/выходной автоматы
- DC-предохранители
- Ограничитель перенапряжений (20 кА, 1.5 кВ)
- Защита от перегрева (отключение при +55°C)

• Программные:
- Глубокая разрядка АКБ (отключение при 1.75 В/элемент)
- Контроль дисбаланса фаз (>50% разницы токов)
- Защита от обратного тока (реверс мощности)

5. Интерфейсы и управление
• Дисплей: 5" LCD сенсорный (отображение):
- Входное/выходное напряжение
- Ток нагрузки по фазам
- Частота
- Уровень заряда АКБ (%)
- Температура внутри корпуса

• Порты:
- RS232 (управление + мониторинг)
- RJ-45 (опциональный SNMP-адаптер)
- Сухой контакт (аварийные сигналы)

• ПО: Поддержка PowerShield (Windows/Linux)

6. Механические параметры
- Габариты (Ш×Г×В): 830×802×1050 мм
- Вес: 153 кг (без АКБ)
- Охлаждение: Принудительное, 2 вентилятора с N+1 резервированием
- Уровень шума: <60 дБ на расстоянии 1 м

7. Условия эксплуатации
• Температура:
- Работа: 0...+40°C
- Хранение: –20...+60°C
- Влажность: 0–95% (без конденсата)
- Высота: До 1700 м без потери мощности

8. Совместимость с генераторами
- Рекомендуемый генератор: 1.5× от мощности ИБП (15 кВА)
- THD генератора: Допускается до 15%

Рекомендации по установке
• Батареи:
- Минимальная емкость: 100 Ач (для 15 мин резерва)
• Кабели:
- Медь, сечение ≥35 мм² (длина до 5 м)
- Защитная гофра для DC-линий
• Окружение:
- Отступ от стен: 30 см (вентиляция)
- Запрещено размещение рядом с отопительными приборами

Применение:
ИБП RITAR GP33-10KL используется в:
- ЦОДах и серверных — для защиты IT-инфраструктуры.
- Промышленности — питание ЧПУ, систем автоматизации.
- Медицине — поддержка диагностического оборудования.
- Телекоммуникациях — обеспечение работы базовых станций.

Почему выбирают RITAR GP33?
✅ True Online — 100% защита от скачков напряжения.
✅ Гибкость — поддержка внешних АКБ любой емкости.
✅ Простота обслуживания — модульная конструкция и горячая замена компонентов.
✅ Соответствие стандартам — защита по UL и IEC.

Важно: Установка и подключение батарей должны выполняться квалифицированным персоналом!
