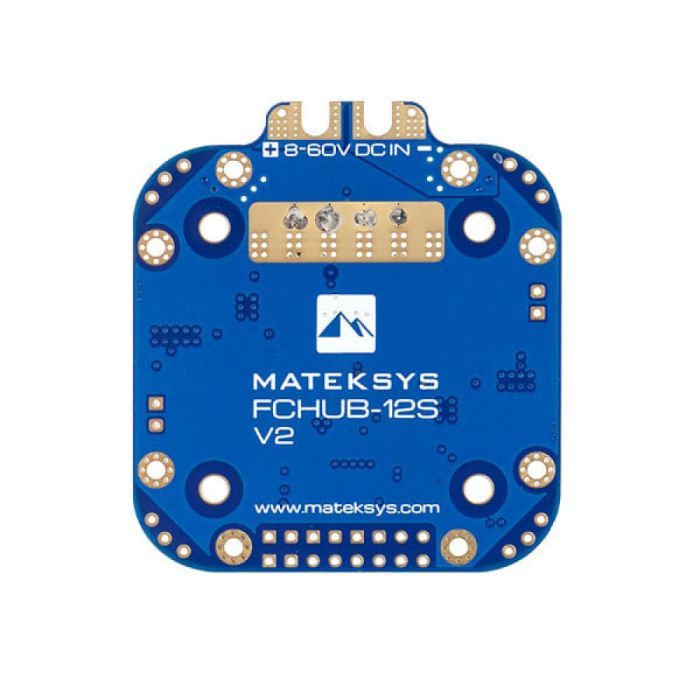

Matek PDB FCHUB-12S V2 for Xclass предназначена для использования в больших дронах, работающих в тяжелых условиях среды. Плата FCHUB-12S&V2 имеет множество разнообразных ФУНКЦИЙ, способных значительно улучшить управление - это широкий диапазон входного напряжения до 60V, BEC выходы на 5V и 12V, точный измеритель тока до 440А. Она выдерживает напряжение до 12S LiPo и имеет непрерывный номинальный ток 280А и импульсный 440А, что дает высокую эффективность в работе. Она имеет элементарно простое устройство и предназначена для соединения без пайки с контроллерами серии STD через ленточный шлейф FFC. Благодаря этому небольшому устройству вы обеспечите правильное питание для вашего дрона.

Характеристики:

Диапазон входного напряжения: 8~60V (3~12S LiPo)

• Рабочий ток: 4x70A (макс. 4x110A)

• Датчик тока: 440А, 3.3V ADC, шкала 75

• 2 светодиодных индикатора для 5V, 12V

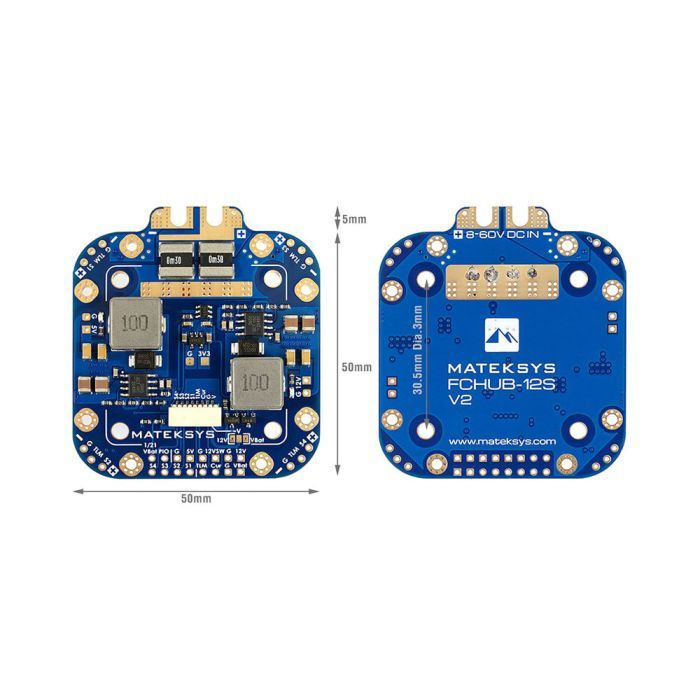

• Монтажные отверстия: 30.5 х 30.5мм, М3

• Размеры: 55 х 50 х 6мм

• Вес: 21г

Соединение с полетным контроллером:

• Выход шлейфа для контроллера Matek F405-STD/F722-STD

• Выход VTX для видеопередатчика

• Выходы T5 и R5 для выходов TX5 и RX5 на F405-STD/F722-STD

• Характеристики BEC 5V:

• Напряжение: 5V +/- 0.1 постоянного тока

• Непрерывный ток: 5А (макс. 6А)

• Допустимое короткое замыкание: 2 секунды

• Защита от перегрузки по току и самовосстановлению

Характеристики BEC 12V:

• Напряжение: 12V +/- 0.2 постоянного тока (входящее напряжение >= 12V)

• Непрерывный ток: 4А (макс. 5А)

• Входное напряжение <12V

• Выходное напряжение = Входное напряжение

• Возможен звуковой сигнал при подаче напряжения <12V.

• Допустимое короткое замыкание (2 секунды)

• Защита от перегрузки по току и самовосстановлению

Переключается выход 12V (SW12V):

• 12V ON/OFF можно переключать через выход PINIO

• Поддержка постоянного тока 2А

• Может использоваться для питания VTX, LED и т.д.

• BEC 3.3V

• Линейный регулятор

• Непрерывный ток: 500mА
