Полетный контроллер (FC) MATEKSYS H743-WING V3 (H743-WING-V3/HP024.0084-V3)

код товара: U0747696
Цена за единицу:
5178 грн
+65 бонусов
Оплата

Наличная, Безналичная, VISA/Mastercard



Обмен / возврат

Обмен / возврат товара в течении 14 дней

Гарантия: 6 месяцев

Доставка:

Ваш город:

Населенный пункт не найден.
Проверьте написание, или введите ближайший к вам
Самовывоз
из магазина BRAIN
Детали уточняются
В отделение
службы доставки
Детали уточняются
Курьером по адресу
Детали уточняются
Оплата

Наличная, Безналичная, VISA/Mastercard



Обмен / возврат

Обмен / возврат товара в течении 14 дней

Гарантия: 6 месяцев

Доставка:

Ваш город:

Населенный пункт не найден.
Проверьте написание, или введите ближайший к вам
Самовывоз
из магазина BRAIN
Детали уточняются
В отделение
службы доставки
Детали уточняются
Курьером по адресу
Детали уточняются
Оплата

Наличная, Безналичная, VISA/Mastercard



Обмен / возврат

Обмен / возврат товара в течении 14 дней

Гарантия: 6 месяцев

Характеристики

Основные характеристики

Размер креплений 30.5х30.5 мм
Процессор STM32H743VIT6
Вес 30 г

Другие

Производитель MATEKSYS
Модель H743-WING V3
Артикул H743-WING-V3/HP024.0084-V3
Гарантия, мес 6
Штрихкод 2000002934752
Примечание Производитель может менять свойства, характеристики, внешний вид и комплектацию товаров без предварительного уведомления

Описание

Полётный контроллер Matek H743-WING V3 использует самый современный и производительный процессор H743, который работает с частотой 480MHz и оперативной памятью 1Mb. На плате есть новый порт CAN для поддержки будущих периферийных UAVCAN устройств.

Характеристики:

  • Процессор: STM32H743VIT6, 480MHz, 1Mb ОЗУ, память 2Mb
  • Акселерометр / гироскоп: ICM42688-P и ICM42605 (SPI4)
  • Барометр: Infineon DPS310 (I2C2)
  • OSD: AT7456E (SPI2)
  • Blackbox: слот для карт MicroSD (SDIO)
  • UART порты: 7 (1,2,3,4,6,7,8) со встроенной инверсией
  • PWM выходы: 13 (включая светодиодную площадку)
  • I2C порты: 2
  • CAN порт: 1
  • Выход SPI3 breakout: 1
  • 3 x светодиоды для FC STATUS (синий, красный) и индикатор 3.3V BEC (красный)
  • ADC (АЦП): VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2
  • Отдельная плата: USB Type-C / пищалка
  • Переключаемые входы для использования двух камер
  • Переключаемый BEC: 5V / 9V (12V)
  • Датчик тока высокой точности: есть
  • Делитель напряжения ADC VB2: 1K: 10K
  • Делитель напряжения ADC AirSpeed: 10K: 10K
  • Управление INAV TR / SA VTX: есть
  • Поддержка пищалки: есть
  • RSSI: есть
  • Подключение аналогового датчика скорости: Есть
  • Подключение цифрового датчика скорости: Есть
  • Статическая мощность: 160mA при 5V
  • Прошивка INAV: MATEKH743
  • Прошивка: ArduPilot (ChiBiOS): MATEKH743
  • Прошивка BetaFlight: MATEKH743
  • Крепление: 30.5 x 30.5 мм, диаметр отверстий 4мм, с прокладками 3мм
  • Размеры: 54 x 36 x 13 мм
  • Вес: 30г (c USB удлинителем)

PDB:

  • Диапазон входного напряжения: 9 ~ 36V (3 ~ 8S LiPo) с защитой TVS
  • Выходы для ESC: 2
  • Датчик тока: 132A, 3.3V ADC (шкала 250 в INAV, 40 А/В в ArduPilot)
  • Датчик напряжения аккумулятора: 1:10 (масштаб 1100 в INAV, BATT_VOLT_MULT 11.0 в ArduPilot)
  • Резистор измерения тока: 60А непрерывный, 132А импульсный

Выход BEC 5V

  • Предназначен для контроллера полета, приемника, OSD, FPV камеры, буззера, светодиодного модуля, GPS модуля, AirSpeed датчика
  • Непрерывный ток: 2А (макс. 3A)

Выход BEC 9V / 12V

  • Предназначен для видеопередатчика, FPV камеры, LED модуля
  • Непрерывный ток: 2А (макс. 3A)
  • Опция 12V с перемычкой

Выход BEC Vx

  • Предназначен для сервоприводов
  • Регулируемое напряжение: 5V по умолчанию, 6V или 7.2V с помощью перемычки
  • Непрерывный ток: 8А, (макс. 10А)

Выход BEC 3.3V

  • Предназначен для модуля Baro / Compass и Spektrum RX
  • Линейный регулятор
  • Непрерывный ток: 200mA

Комплектация:

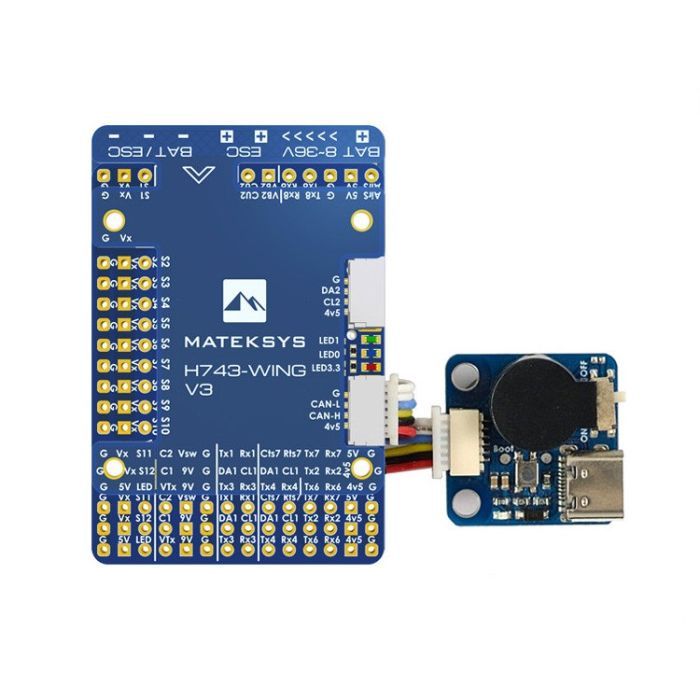

  • 1 х контроллер полёта Matek H743-WING
  • 1 x адаптер USB (Type-C) / пищалка (активный)
  • 1 x кабель JST SH-4P - GH-4P для порта CAN, 20см
  • 1 x кабель SH-6P - SH-6P для USB адаптера, 20см
  • 1 x набор штыревых разъемов dupont 2.54 (разъемы не припаяны к плате)
